Schrittfolge der Modellierung

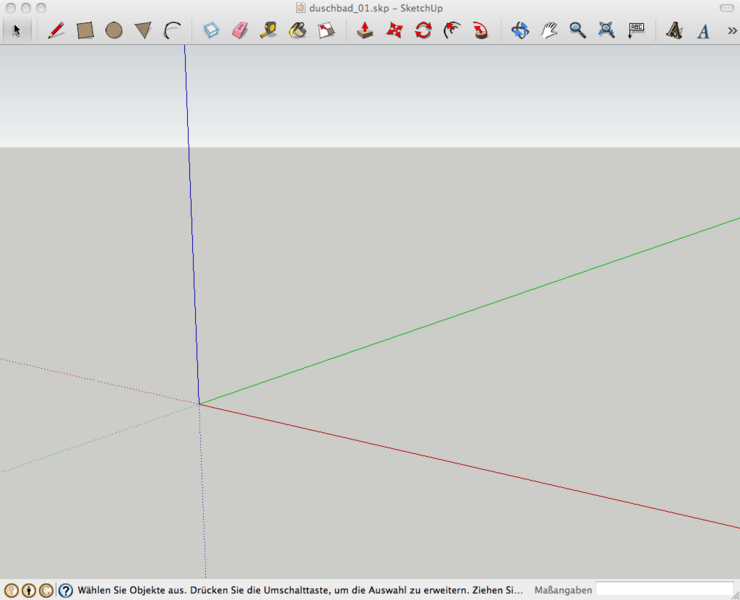

Ausgangspunkt mit der Vorlage:

Architektonisches Design – Millimeter
Einheit: Millimeter

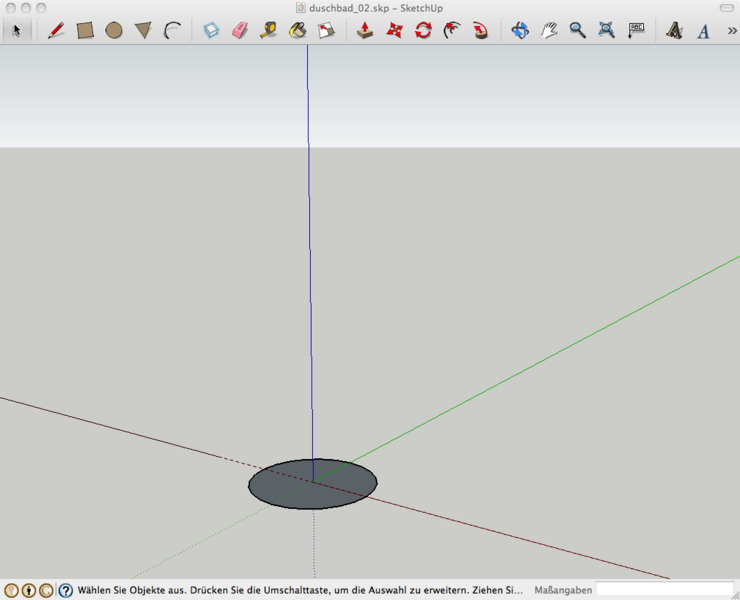

1. Schritt:

Zeichnen Kreis - Kreiswerkzeug (Radius 25 mm)

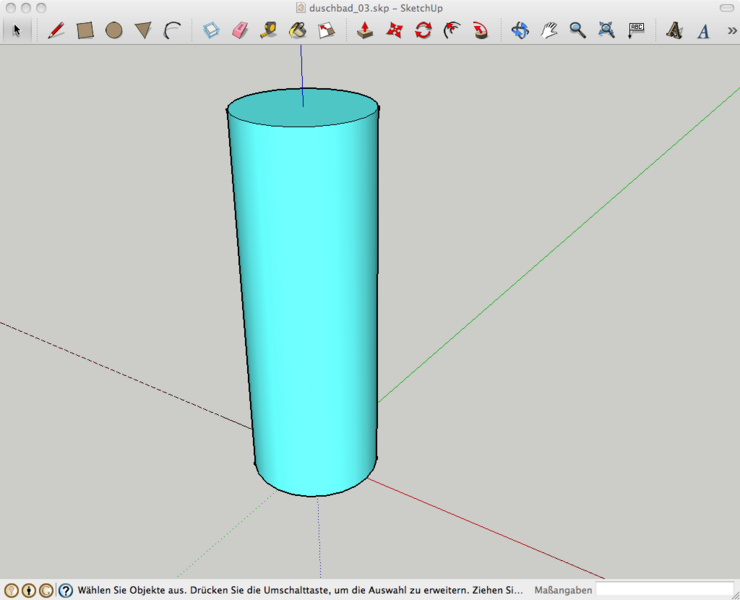

2. Schritt:

Modellierung Zylinder 1 - Drücker/Ziehen-Werkzeug (Höhe 145 mm)

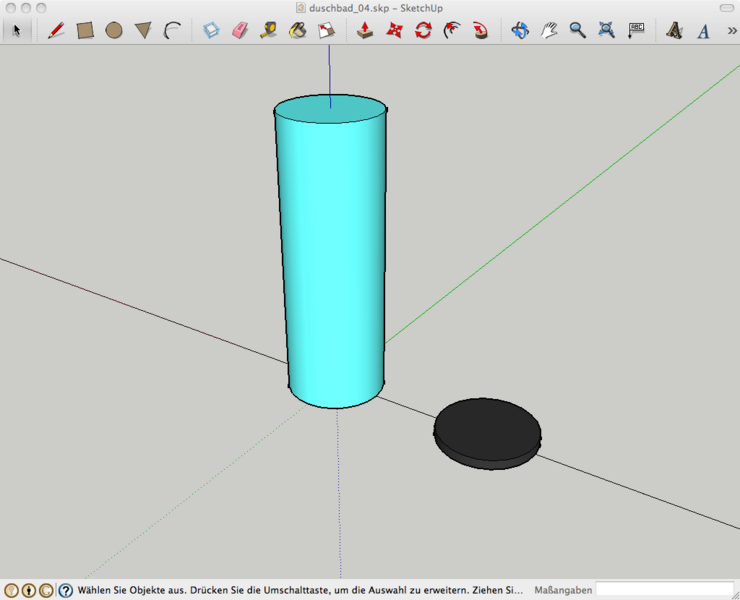

3. Schritt:

Zeichnen zweiter Kreis - Kreiswerkzeug (Radius 25 mm)

Modellierung Zylinder 2 - Drücker/Ziehen-Werkzeug (Höhe 5 mm)

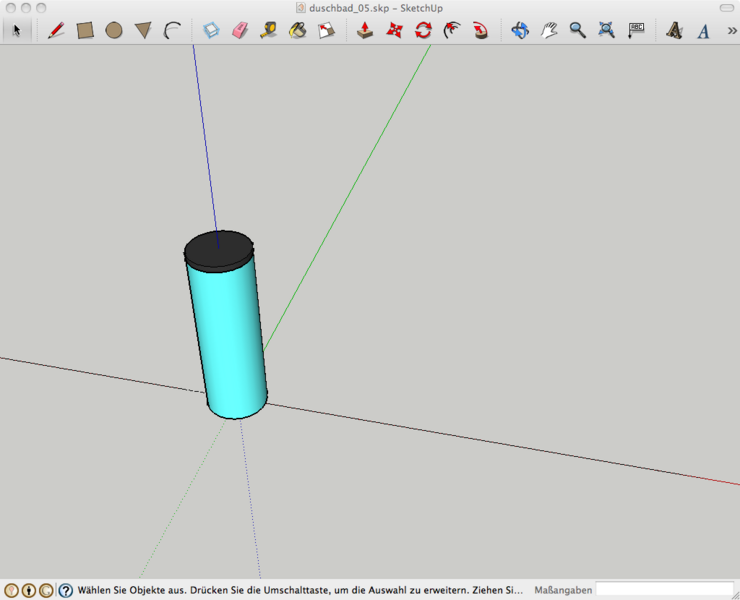

4. Schritt:

Positionieren Zylinder 2 auf Zylinder 1 - Verschieben-Werkzeug

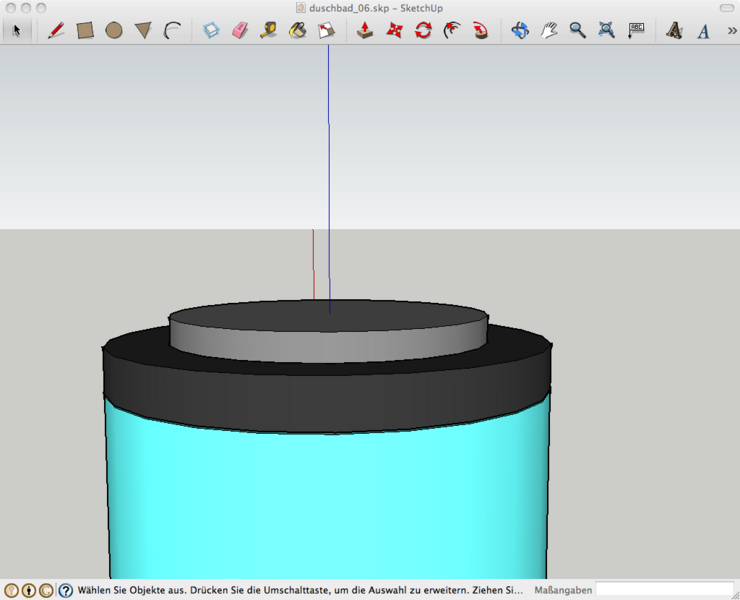

5. Schritt:

Ansicht vergrößern

Zeichnen Kreis auf Zylinder 2 - Versatzwerkzeug (Versatz 5 mm)

Modellierung Zylinder 3 - Drücker/Ziehen-Werkzeug (Höhe 3 mm)

6. Schritt:

Ansicht verkleinern

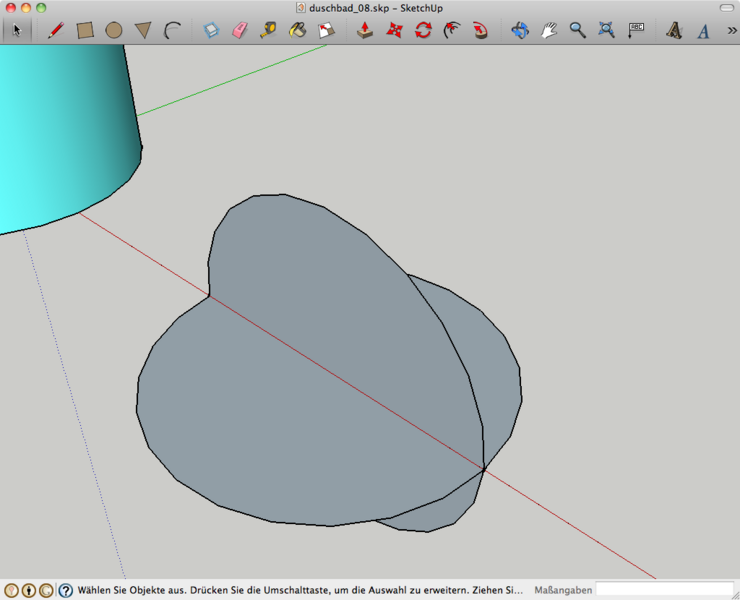

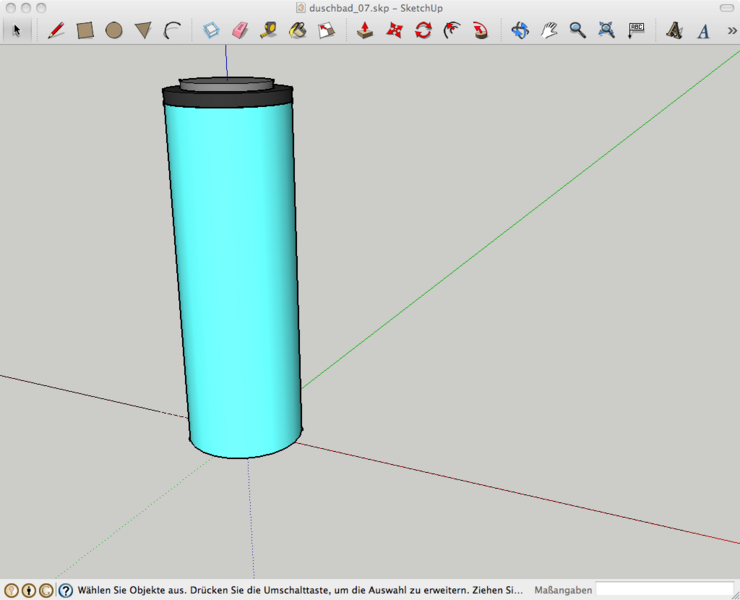

7. Schritt:

Ansicht vergrößern

Zeichnen zwei senkrecht zueinander stehende Kreise - Kreiswerkzeug (Radius 25 mm)

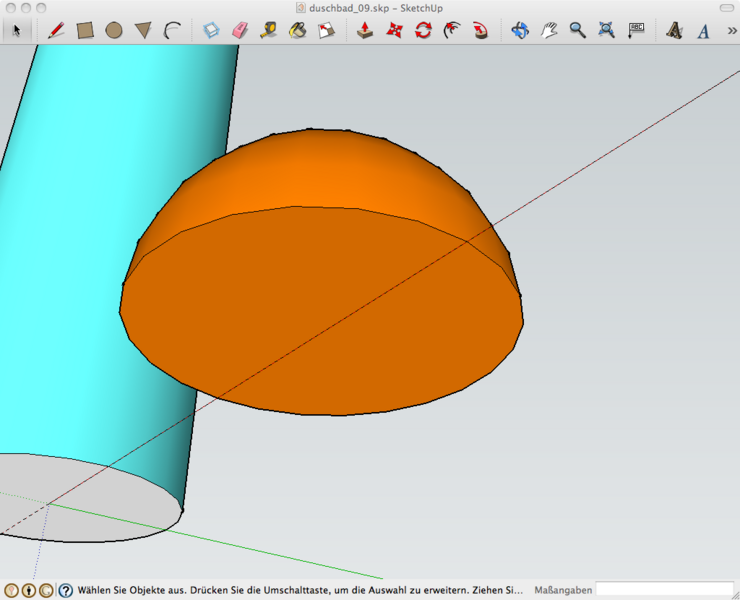

8. Schritt:

Löschen unterer Halbkreis

Modellierung Halbkugel 1 - Folge-mir-Werkzeug

Farbgestaltung Zylinder 1-3, Halbkugel 1

9. Schritt:

Positionieren Halbkugel 1 auf Zylinder 3 - Verschieben-Werkzeug
