Selbstbedienbare Fußgängerampel
Für die Simulation der Fußgängerampel mit Selbstbedienungsschalter ergeben sich einige Veränderungen gegenüber der automatischen Fußgängerampel. Folgende Vorbereitungsaufgaben sind zu erledigen:
- Aufstellen der einzelen Ampelzustände des Ampelbetriebes
- Zeichen eine Ampelanlagenhintegrundes
- Zeichen der Ampelzustände für:
- Autoampel
- Fußgängerampel
- SB-Schalter
Für den SB-Schalter kommen zwei Fotos mit den verschiedenen Zuständen zum Einsatz:
![](/fileadmin/_migrated/pics/sb_f_ampel_01.png)
![](/fileadmin/_migrated/pics/sb_f_ampel_02.png)
Hinweise, Tipps und Sonstiges ...
Für das Aufstellen der einzelnen Ampelzustände und deren Zeit kann man einen Unterrichtsgang zu einer solchen Ampelanlage durchführen. Mit Stoppuhr und Protokoll werden Ampelzustände und zugehörige Zeiten aufgezeichnet und gemessen.

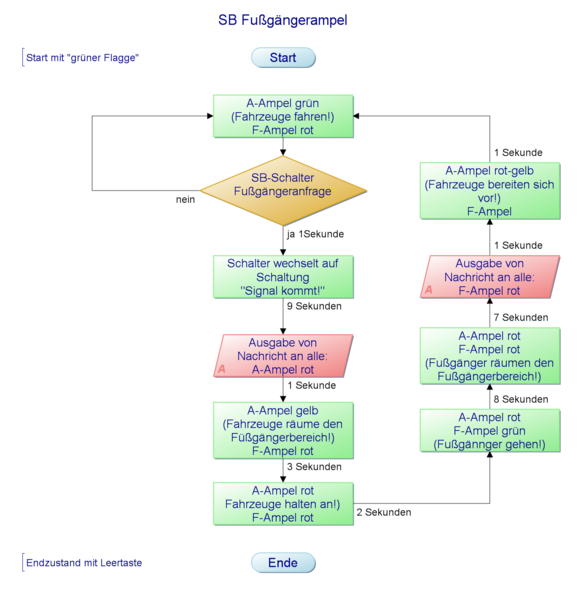

Als Ergebnis entsteht ein Programmablaufplan für die Funktion der Fußgängerampel mit SB-Schalter:
Die Sprites für die Ampelzustände befinden sich in der Sprites-Bibo.
