Automatische Fußgängerampel

Für die Simulation der automatischen Fußgängerampelanlage sind einige Vorbereitungsaufgaben zu erledigen:

• Aufstellen der einzelen Ampelzustände des Ampelbetriebes
• Zeichen eines Ampelanlagenhintegrundes
• Zeichen der Ampelzustände für:
  • Autoampel
  • Fußgängerampel

• download des Lösungsblattes

Hinweise, Tipps und Sonstiges ...

Für das Aufstellen der einzelnen Ampelzustände und deren Zeit kann man einen Unterrichtsgang zu einer solchen Ampelanlage durchführen. Mit Stoppuhr und Protokoll (siehe links) werden Ampelzustände und zugehörige Zeiten aufgezeichnet und gemessen.

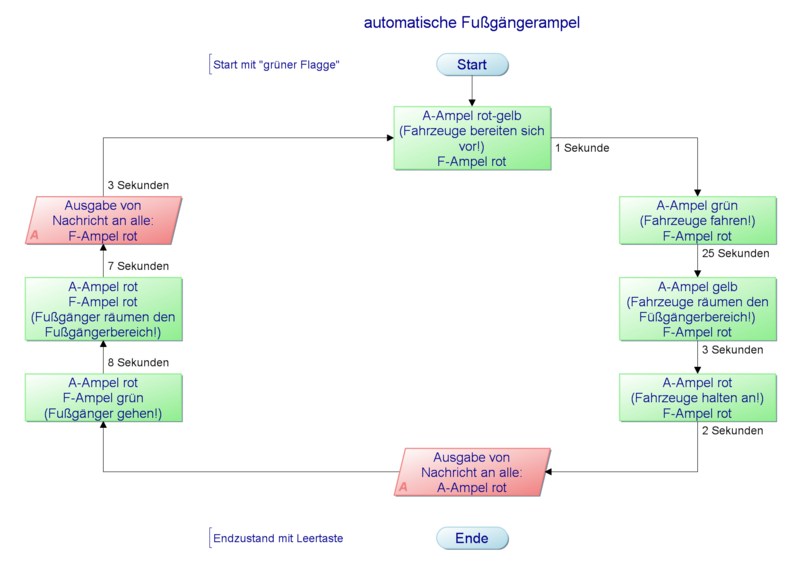

Als Ergebnis entsteht ein Programmablaufplan für die Funktion der automatischen Fußgängerampel:

Die Sprites für die Ampelzustände befinden sich in der Sprites-Bibo.
