Schrittfolge Bauer

Ausgandspunkt:

Architektonische Vorlage Einheit Millimeter.

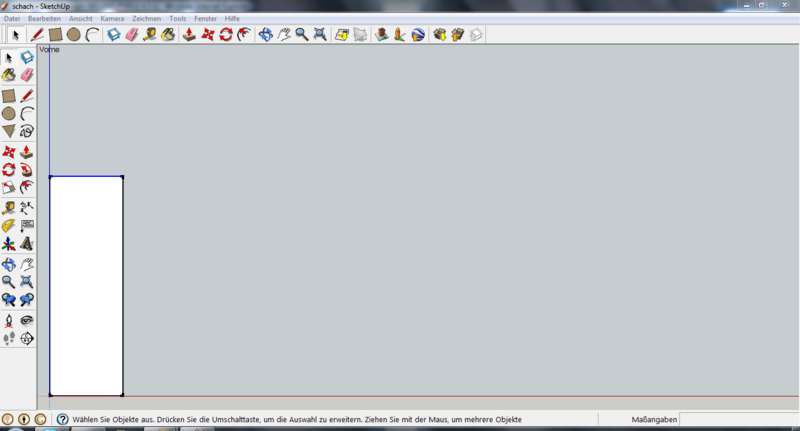

1. Schritt:

Nun modellieren wir einen Bauern. Dabei gehen wir als erstes in die Kameraperspektive Vorn und schalten die Parallelprojektion an. Danach ziehen wir ein Rechteck mit der Höhe 30 mm und einer Breite von 10 mm.

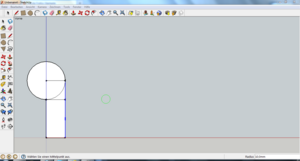

Schritt 2:

Nun unterteilen sie die Höhe in 3 Teile. Bei dem oberen Punkt der dabei ensteht ziehen sie eine Linie parallel zur roten Grund Linie. Dann zeichnen sie einen Kreis von der obersten Ecke die an der blauen Grundlinie liegt bis zur Linie die sie eben gezogen habe.

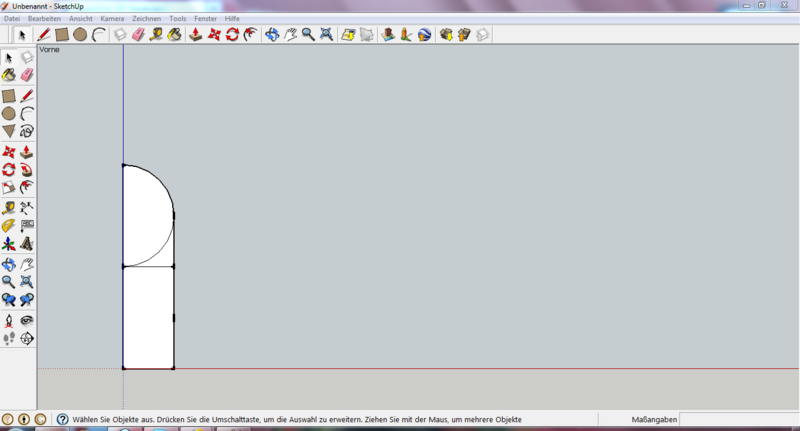

Schritt 3:

Jetzt zeichnen wir eine Linie durch den Kreis genau dort wo die blaue Grundlinie sich befindet. Danach löscht man die eine Kreishälfte und die obere Linie des Rechtecks.

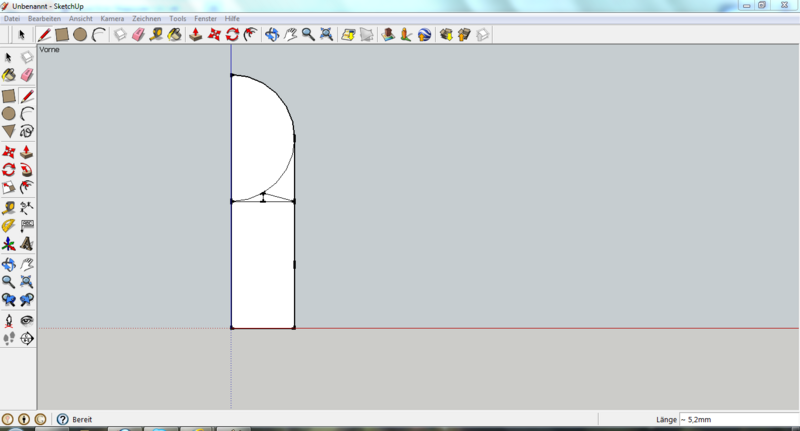

Schritt 4:

Nun suchen sie den Mittelpunkt der Geraden die zur roten Grundlinie parallel verläuft und zeichnen eine senkrechte Linie zum Kreis. Beim dabei ensthenden Endpunkt beginnen sie eine Linie zu zeichnen die an der Parallelen endet.

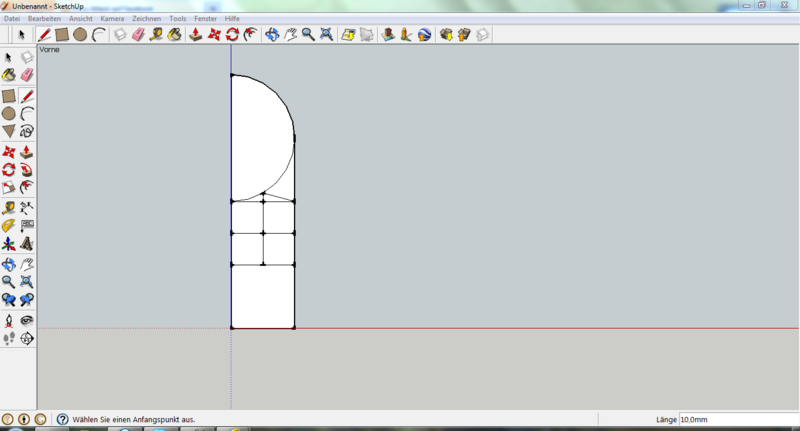

Schritt 5:

Jetzt ziehen sie einen Strich vom unteren Punkt des Rechtecks waagerecht zur blauen Grundlinie. Von dem Mittelpunkt dieser Geraden zeichnen sie dann einen Strich nach oben bis zum oberen Linie die das Rechteck unterteilt. Nun teilen sie das Drittel in mit in zwei Hälften mit hilfe einer Linie.

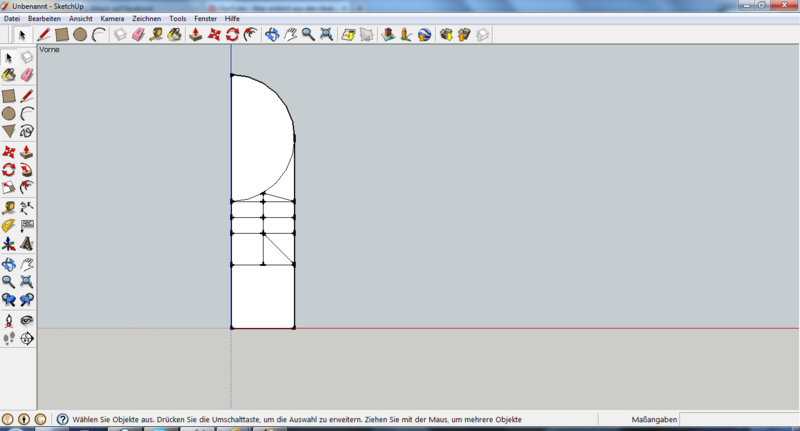

Schritt 6:

Danach teilen sie die obere Hälfte des mittleren Drittels in der Mitte. Nun zeichnen wir eine Linie von dem Strich der das mittlere Drittel in zwei Hälften teilt zum Punkt der das untere Drittel mit dem mittlere trennt.

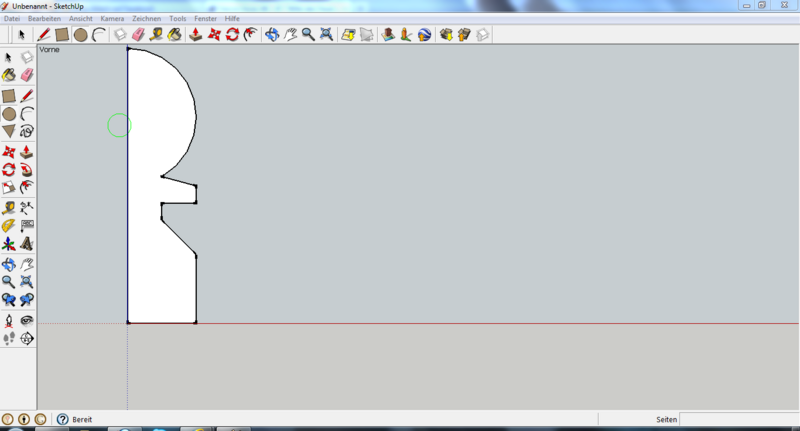

Schritt 7:

Nun löschen sie alle überflüssigen Linien, so dass ihr Modell wie auf dem Bild aussieht.

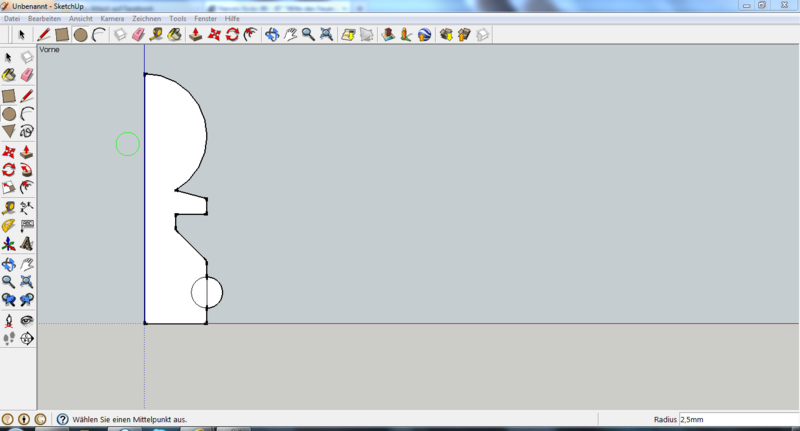

Schritt 8:

Jetzt gehen wir zur größten Linie des ehemaligen Rechtecks, die parralllel zur blauen Grundlinie ist. In ihrer Mitte zeichnen wir ein 2,5mm großen Kreis.

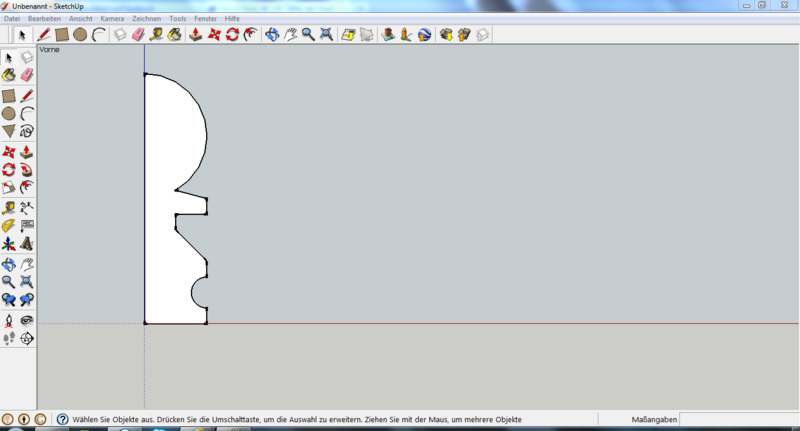

Schritt 9:

Nun löschen sie die Gerade die durch den Kreis geht und den Halbkreis der sich nicht in der Figur befindet.

Schritt 10:

Jetzt zoomen sie weg von Modell un schalten die Perspektive ein. Danach ziehen sie einen Kreis am Koordinatenursprung der etwas größer ist als als die Figur.

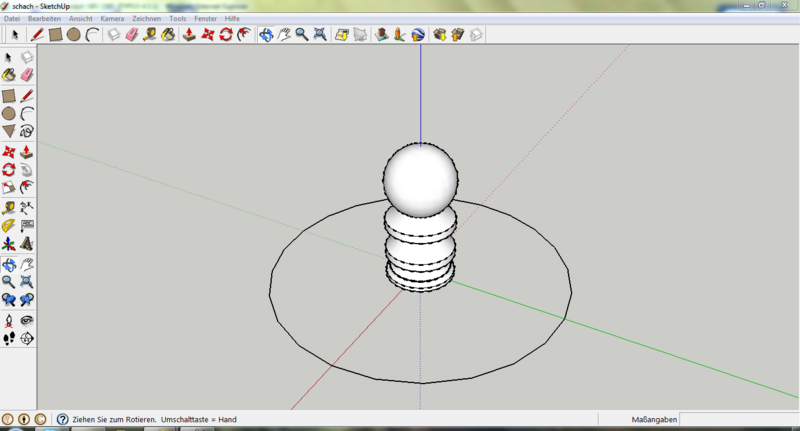

11. Schritt:

Nun markieren sie den Kreis und klicken mit dem Folge-mir-Werkzeug auf die Fläche unseres Bauern. Jetzt Löschen wir den Kreis

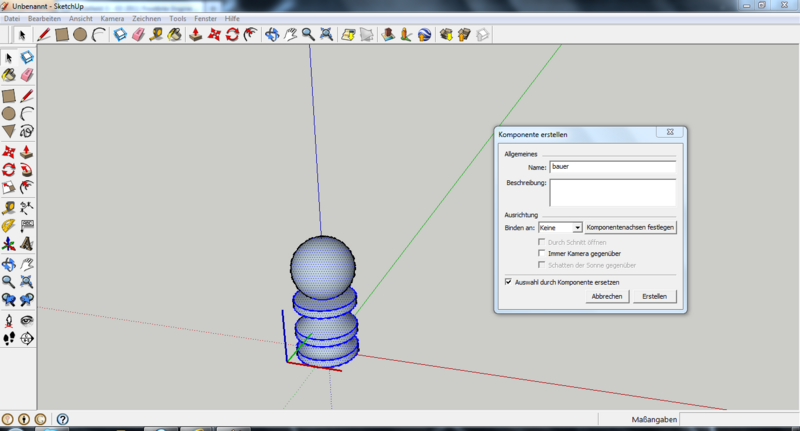

12. Schritt:

Danach müssen wir den ganzen Körper nur noch markieren und eine Komponente erstellen, die wir Bauer nennen. Jetzt ist unser Bauer fertig.
