Schrittfolge König

Ausgandspunkt:

Architektonische Vorlage Einheit Millimeter.

1. Schritt:

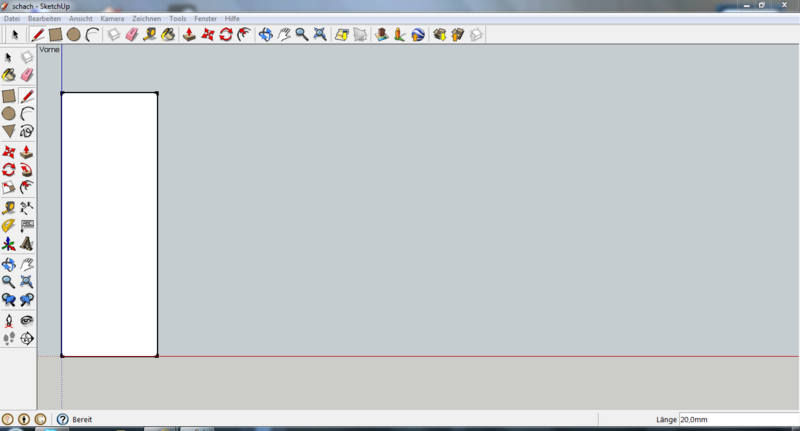

Jetzt modellieren wir den König. Dazu gehen wir als erstes auf Standardansicht Vorne und schalten die Parrallelprojektion ein. Dannach ziehen wir ein Rechteck mit der Höhe 55 mm und der Breite von 1,5 mm.

Schritt 2:

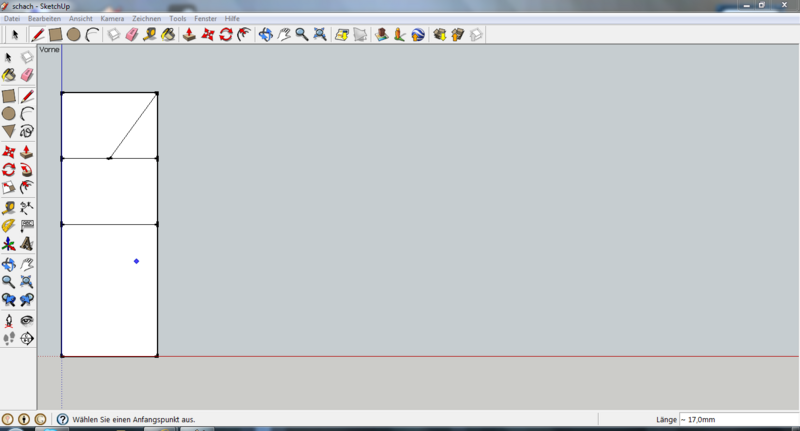

Teilen sie das Rechteck in der Mitte mit einer Linie und halbieren sie nochmal die obere Hälfte mit einer Geraden. Jetzt ziehen sie einen Strich vom Mittelpunkt zur oberen rechten Ecke des Rechtecks.

Schritt 3:

Danach zeichnen wir eine Linie vom Mittelpunkt des Striches, der das Rechteck unten abschließt, zum Mittelpunkt der Geraden, die die obere Hälfte halbiert. Dann löschen wir die äußere Seite des oberen Viertels.

Schritt 4:

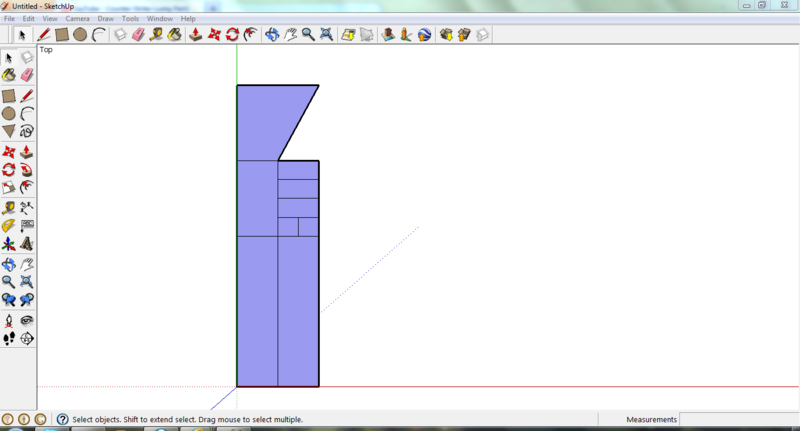

Nun teilen sie das Rechteck, über der Mittelinie in 4 gleiche Teile. Des untertste Rechteck was dabei entsteht teilen sie nochmal senkrecht in der Mitte.

Schritt 5:

Dann löschen sie alle nich mehr benötigten Linien, damit die Fläche danach so aus sieht.

Schritt 6:

Dann teilen sie das untere rechte Rechteck in zwei gleiche Teile, das untere Viereck was dabei entsteht teilen sie noch mals in der Mitte.

Schritt 7:

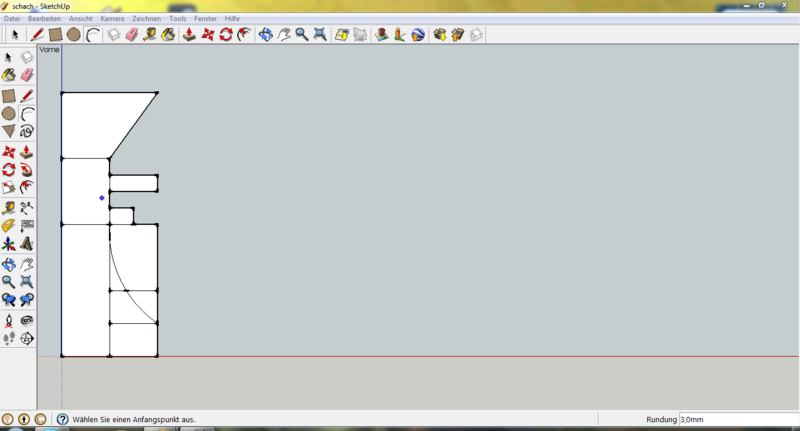

Jetzt nehmen sie das Bogen-Werkzeug und ziehen vom oberen Ende der Mittelinie eine Gerade die bis zur zu letz gemachten Linie führt. Der Punkt der für den Bogen notwendig ist machen sie am Mittelpunkt der Mittellinie des rechten großen Rechtecks.

Schritt 8:

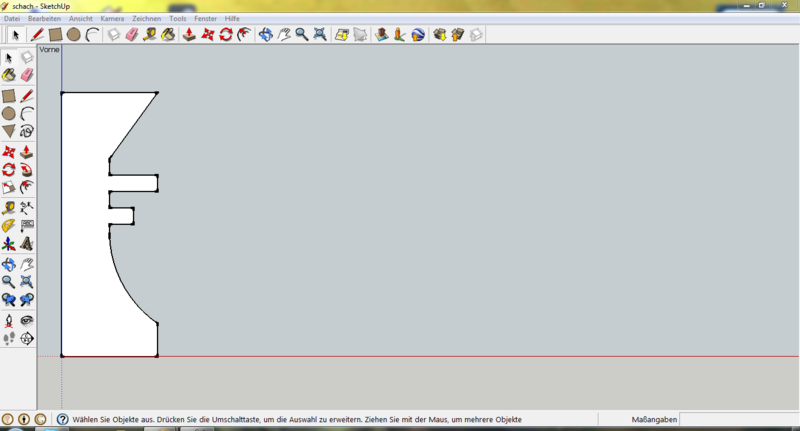

Nun löschen sie alle Hilfslinien so das ihre Figur wie auf dem Bild aussieht.

Schritt 9:

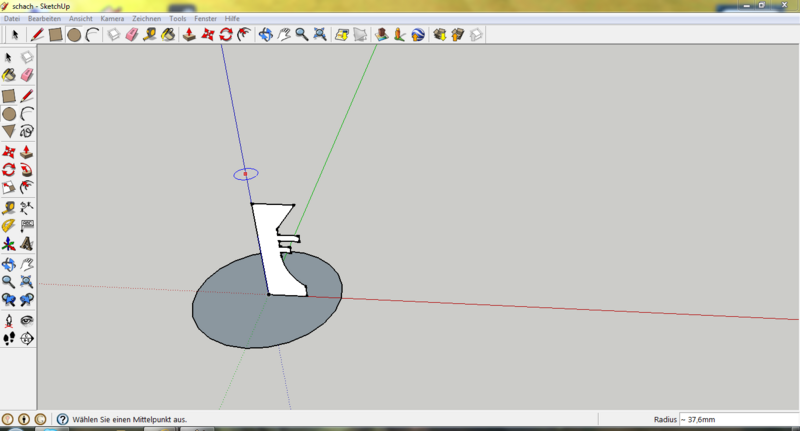

Jetzt extruieren wir unsere Fläche. In dem wir erst einen Kreis um die Fläche ziehen und mit dem folge mir Werkzeug auf die Fläche gehen

Schritt 10:

Nun müssen wir nur noch das Kreuz für unseren König modellieren. Dazu ziehen wir ein Quadrat mit einer Länge von 5mm und nehmen dann das Drücken/Ziehen Werkzeug und machen aus der Fläche ein 10mm hohen Quader.

Schritt 11:

Danach teilen wir eine Fläche in 4 gleiche Teile und löschen die Linie in der Mitte .

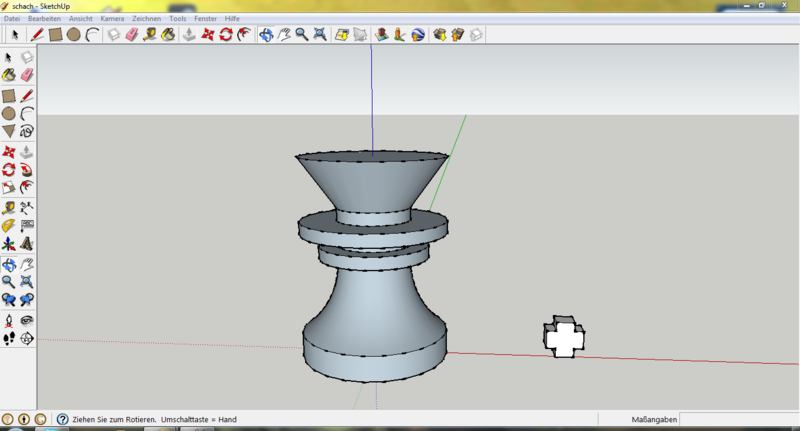

Nun Ziehen wir die entstandene Fläche in der Mitte um 2,5 mm heraus. Dasselbe machen wir mit der gegenüberliegenden Seite.

Schritt 12:

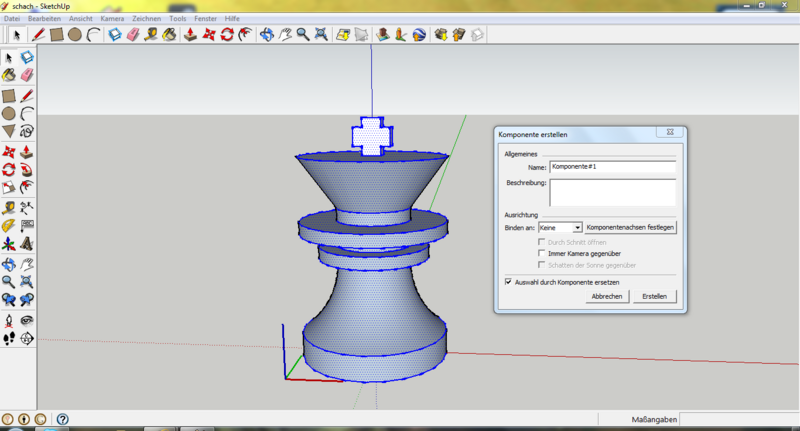

Nachdem wir das gesamte Kreuz markiert haben und auf dem Kopf des Königs verschoben haben, markieren wir die nun vollständige Figur des Königs und erstellen eine Komponente. Nun ist der König fertig.
