Das Skalierwerkzeug
Mit dem Skalierwerkzeug lassensich Linien, Flächen und Körper in ihrer Größe ändern.
Schrittfolge für das Skalierwerkzeugwerkzeug:
- Objekt (Linie, Fläche oder Körper) markieren
- Skalierwerkzeug auswählen
- an den entsprechenden Knöpfen in gewünschte Richtung skalieren
Beispiel: Die Badewanne
Ausgangspunkt:
- Parallele Projektion – Standardansichten oben

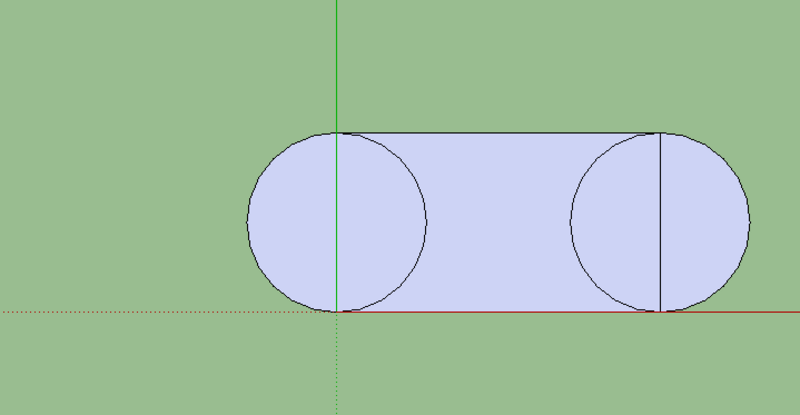

- Rechteck 1,8m mal 1,0 m und dazu Kreise in den Mittelpunkten der Seiten (r = 0,5 m)

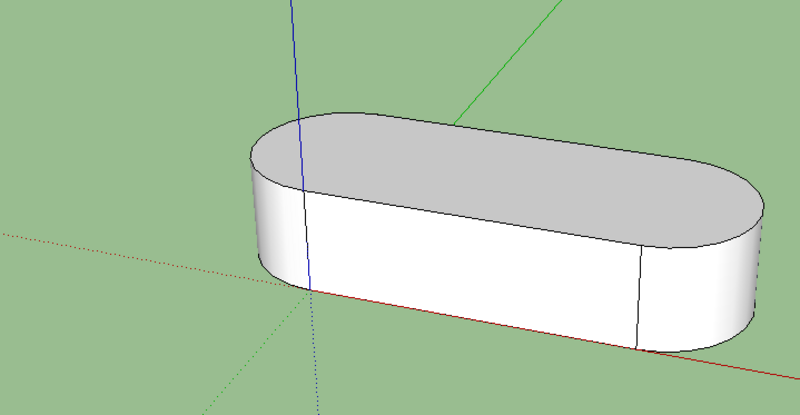

- Drücken und Ziehen mit Höhe h = 0,6 m

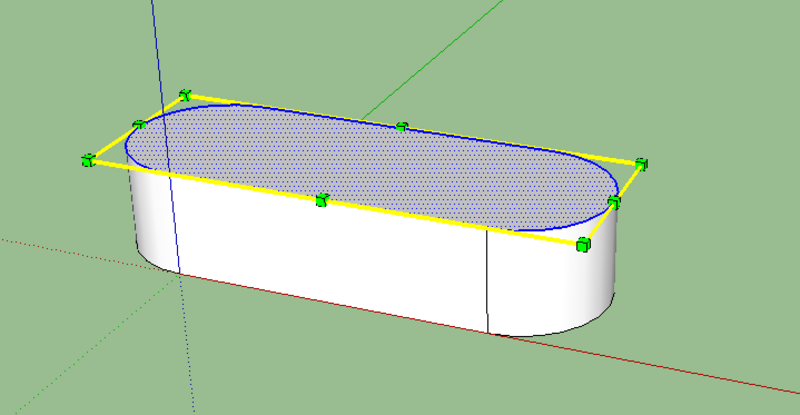

- Skalierwerkzeug aufrufen – Knöpfe erscheinen

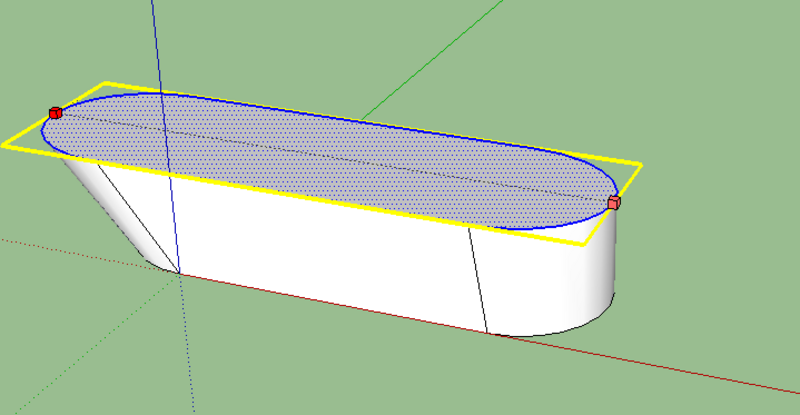

- oberen mittleren Knopf auf der linken Seite in Richtung rote Achse ziehen (Maß 1,2 m)

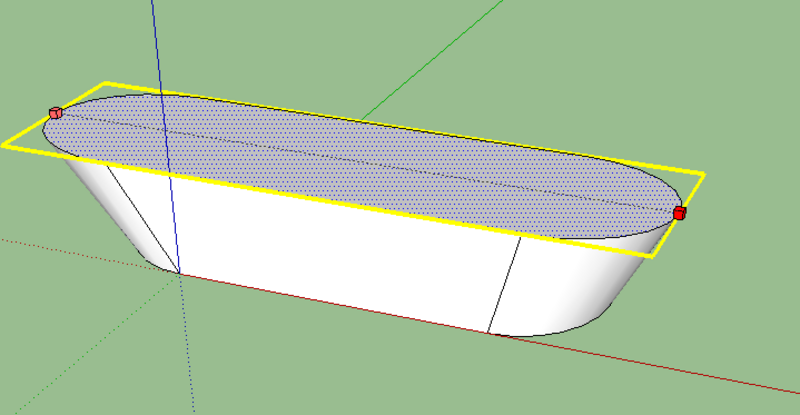

- oberen mittleren Knopf auf der rechten Seite in Richtung rote Achse ziehen (Maß 1,05 m)

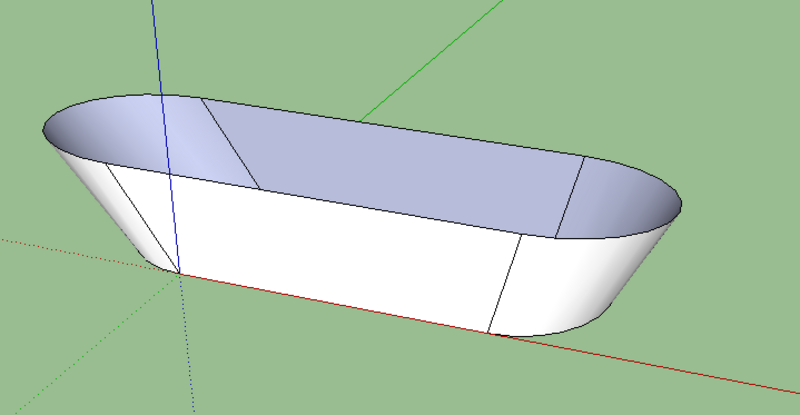

- Deckfläche markieren und entfernen
