Das Versatzwerkzeug

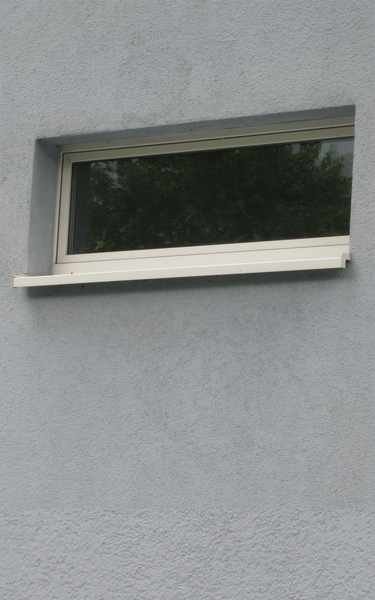

Für die Gestaltung von z.B. Fenstern und Türen ist es oft notwendig, Linien mit gleichem Abstand zu allen gegebenen Kanten zu erzeugen. Dies ermöglicht das Versatzwerkzeug.

Merke:

Versatzlinien haben zu allen Bezuglinien stets den gleichen Abstand.
Schrittfolge für die Verwendung des Versatzwerkzeuges
  1. Auswahl des Versatzwerkzeuges
  2. Bezugslinien oder Bezugsfläche auswählen
  3. Bezugskante wird durch rotes Quadrat gekennzeichnet und dann Werkzeug nach innen bewegen.
Versatz mit Bezugsfläche
Versatz mit Bezugskanten
