Das Folge-mir-Werkzeug

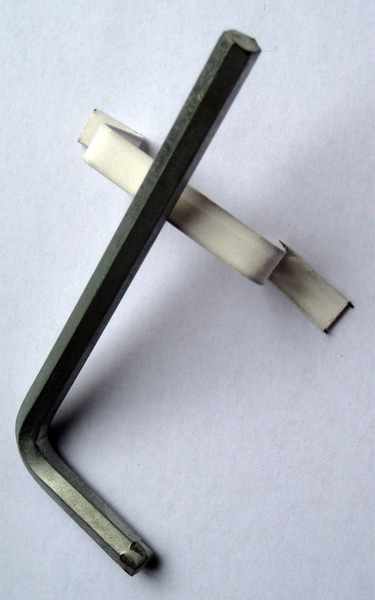

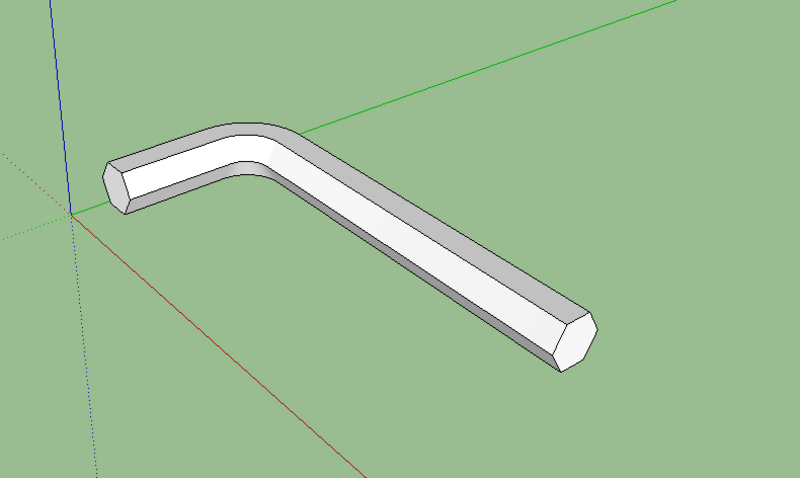

Für die Zeichnung eines Imbusschlüssels (z.B. Marke IKEA) ist es notwendig, dass eine Fläche (z.B. eine Sechseck) entlang einer Linie oder Kurve zu einem Körper modelliert wird.

Dies ermöglicht das Folge-mir-Werkzeug.

Merke:

Unter Sweeping versteht man das Erstellen von Körpern durch Entlangziehen einer Fläche an einem Pfad. Sweeping erfolgt mit dem Folge-mir-Werkzeug.
Schrittfolge für die Verwendung des Folge-mir-Werkzeug

Vorbereitung:

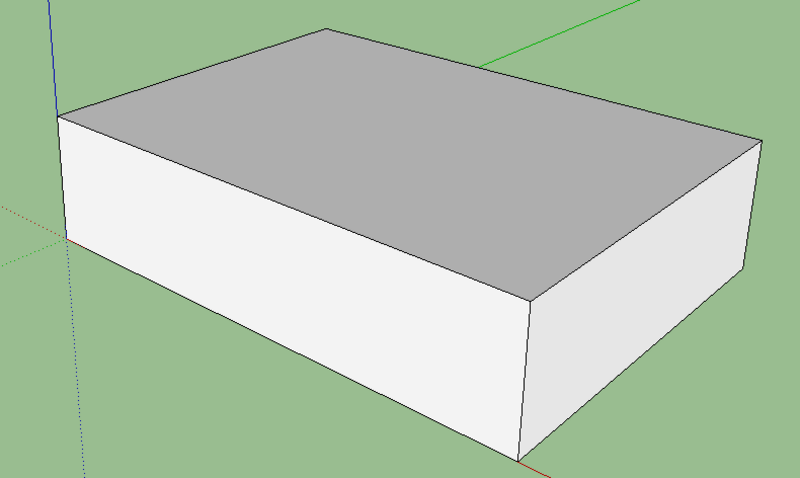

  1. Als Hilfskörper wird ein Quader gezeichnet.

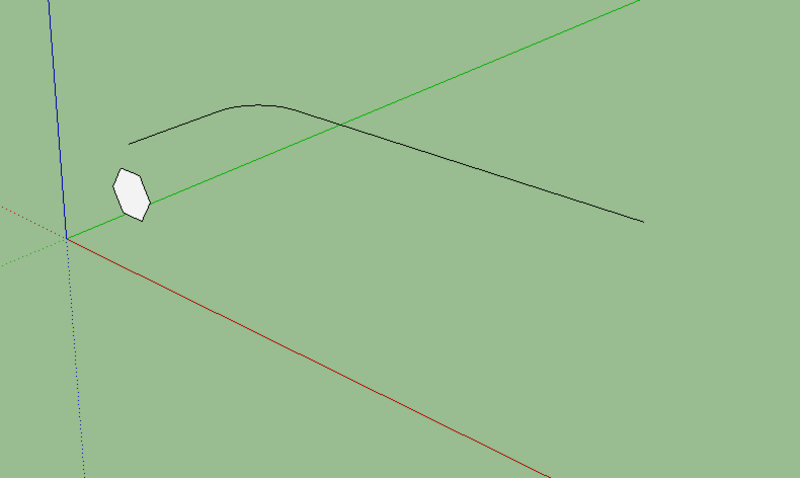

  2. Auf der Vorderseite des Quaders wird die Grundfläche des Objektes gezeichnet.
  3. Auf der Deckfläche des Quaders wird die Linie oder Kurve gezeichnet, an der die Grundfläche modelliert werden soll.
  4. Löschen aller Flächen des Quaders

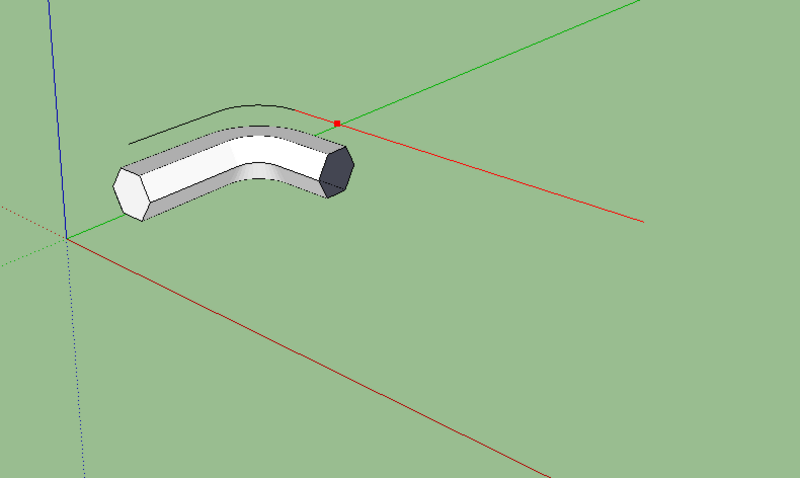

Folge-mir-Schrittfolge

  1. Auswahl des Pfades für das Folge-mir-Werkzeug
  2. Auswahl des Folge-mir-Werkzeug
  3. Auswahl der Grundfläche des Objekte
