Schaltzeichen
Foto
Anmerkungen
Oben gezeigt ist der Schaltplan eines einfachen Stromkreises. Aufgrund der verwendeten Symbole ist zu erkennen, dass die Schaltung mit folgenden Bauteilen aufzubauen ist:
- ein Schaltelement (Schließer)
- eine Glühlampe
- drei Leiter
- eine Spannungsquelle (Gleichspannung, Trafo)
Leider gibt es weltweit sehr unterschiedliche Normen, d. h. für das gleiche Bauteil werden unterschiedliche Schaltzeichen verwendet. Bei den hier eingestellten Materialien handelt es sich um Vorschläge. Sie beruhen auf der Darstellung der Schaltsymbole der europäischen Norm (EN). Die Schaltzeichen sind didaktisch begründet vereinfacht.
Mit der Bestätigung und ggf. Modifizierung durch die schulische Fachlehrerkonferenz Werken wird die Verwendung erst legitimiert.
Materialien

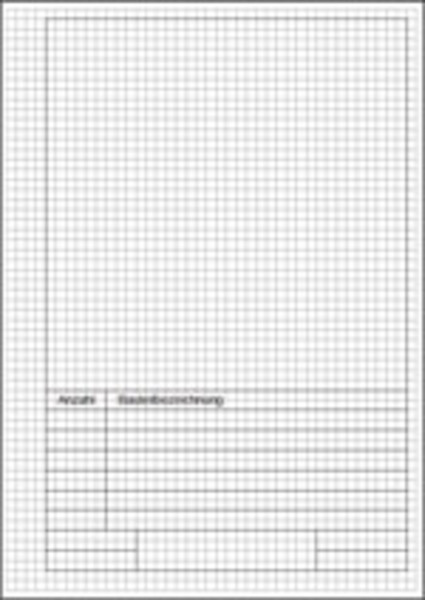

Skizzenblatt für elektrotechnische Schaltungen
- Die Datei enhält:
- Schriftfeld eines TZ-Skizzenblattes
- Stückliste zur Eintragung der Bauteile.
- Das Material stellt einen Vorschlag dar, um elektrotechnische Schaltungen in der Grundschule anforderungsgerecht zu zeichnen. Zur besseren Orientierung für die Schüler wurde ein TZ-Skizzenblatt zugrunde gelegt.
- PDF-Download [28 KB]
Für den maßstäblich exakten Ausdruck der PDF-Datei ist es notwendig, dass bei den Druckeinstellungen [Datei -> Drucken], im Abschnitt "Seiteneinstellungen - Anpassung der Seitengröße", die Option "Keine" eingestellt ist.

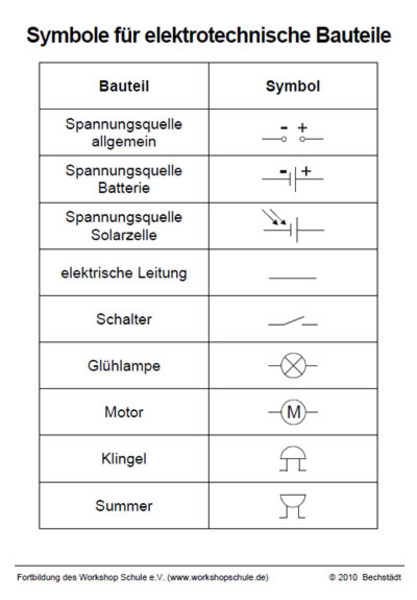

Schülermaterial (Druckvorlage)
- Die Schülervorlage enthält häufig auftretende Schaltzeichen für:
Spannungsquellen, Leiter und Sicherung, Verbraucher.
- Das Zeichnen sollte grundsätzlich auf karriertem Papier (5 mm x 5 mm) erfolgen.
Formale Kennzeichen für eine "ordentliche" Schaltskizze sind: ungefähr gleiche
Größe der Schaltzeichen, Rechtwinkligkeit der Leiter und Sauberkeit.
- Um den Schülern das Darstellen der Kreise (Motor, Glühlampe) zu vereinfachen,
kann durch die Schüler der 4. Klasse ein Kreisschablone aus Kunststoff hergestellt
werden, ggf. auch im Rahmen eines klassenstufenübergreifenden Projektes.
- PDF-Download (58 KB)
Für den maßstäblich exakten Ausdruck der PDF-Datei ist es notwendig, dass bei den Druckeinstellungen [Datei -> Drucken], im Abschnitt "Seiteneinstellungen - Anpassung der Seitengröße", die Option "Keine" eingestellt ist.

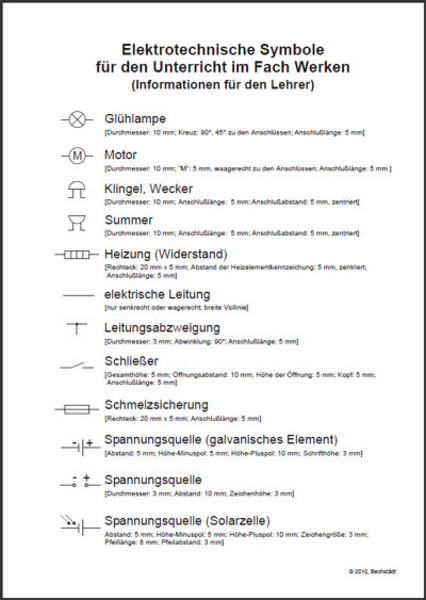

Informationsmaterial für Lehrer
- Die Datei enhält die:
- Symbolik der Schülervorlage und
- Angaben zu Größen, Winkel und Darstellungen.
- Das Material enthält Vorschläge für die Größe der Symbole, i. d. Regel an der
Größe der Kästchen des karrierten Papiers orientiert. Schülern gegenüber sollte
bzgl. der Symbolgrößen grundsätzlich "Kästchenangaben" gemacht werden.
- PDF-Download [9 KB]
Für den maßstäblich exakten Ausdruck der PDF-Datei ist es notwendig, dass bei den Druckeinstellungen [Datei -> Drucken], im Abschnitt "Seiteneinstellungen - Anpassung der Seitengröße", die Option "Keine" eingestellt ist.
