Haselnussauto

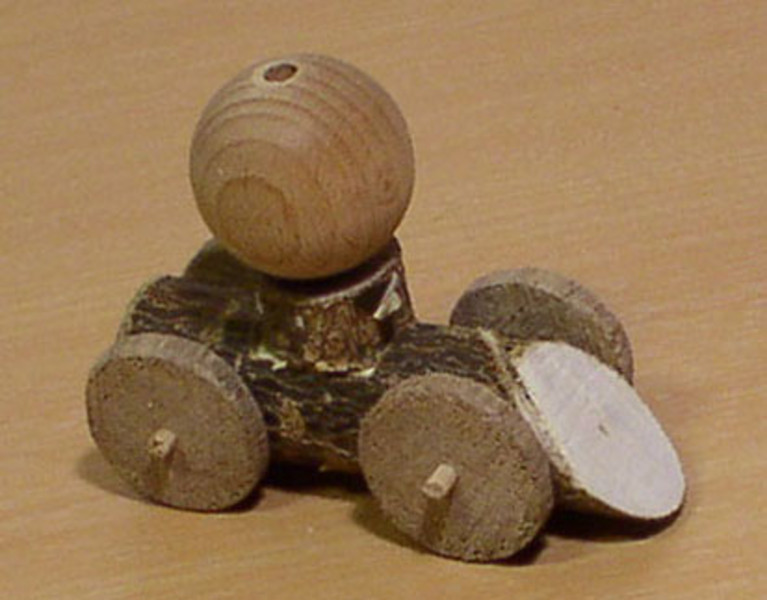

Foto
Anmerkungen
– Voraussetzungen:
- elementares Kennen der Bezeichner und der Handhabung der verwendeten Werkzeuge
- Bekanntsein von Skizze (i. S. einer bildlichen Darstellung), Technologie (i. S. einer Arbeitsschrittabfolge)
– bietet thematischen Ansatz für:
- Technisches Experiment zu "Rad" (vgl. Wahlpflichtbereich)
- Konstruktionsaufgabe für Anhängerkupplungen auch in Bezug auf Originale (vgl. Klst. 1/2, LB 1)
– Kooperation mit anderen Fächern
- Gestaltung im Kunstunterricht (Gesichter, Fahrzeuge)
- Gemeinsame Ausstellung von Werken und Kunst
Technologische Dokumentation
Technische Skizze
– maßstäbliche Darstellung (1:1)
– Besonderheit:
- 3-Seiten-Ansicht zum Prüfen der Genauigkeit des Auto- und Anhängerkorpuses
- Verzicht auf das Durchscheinen des Rasters zur besseren Visualisierung des Artefakts
– Verwendung des klassischen Skizzenblattes
– PDF (19,9 KB)
Für den maßstäblich exakten Ausdruck der PDF-Datei ist es notwendig, dass bei den Druckeinstellungen [Datei -> Drucken], im Abschnitt "Seiteneinstellungen - Anpassung der Seitengröße", die Option "Keine" eingestellt ist.
Technologie
– Besonderheit: durchgängig bebilderte Technologie für die Naturholzvariante
(ohne Fertigräder und damit bedingte Achsen aus Schweißdraht)
– Trennverfahren: Sägen, Feilen, Schleifen, Bohren
– Fügeverfahren: Klemmen, Schrauben, Kleben (Gestaltung)
– Beschichten: Bemalen (Gestaltung)
– Materialkosten (bedingt durch Kugeln): ca. 0,40 €
– PDF (272 KB)
Schablone
– Der Ausdruck/die Kopie sollte auf einer Papierstärke >100g/cm2 erfolgen.
– Die Bereitstellung als Graustufen-Ausdruck/Kopie ist ausreichend.
– Hinweis: Schablonensammlung enthält keine Vorlage für die Radbreite.
– Alternative: Bereitstellen von Lehren (mit aufgeklebten Bild) für die einzelnen Objekte
– PDF (77,6 KB)

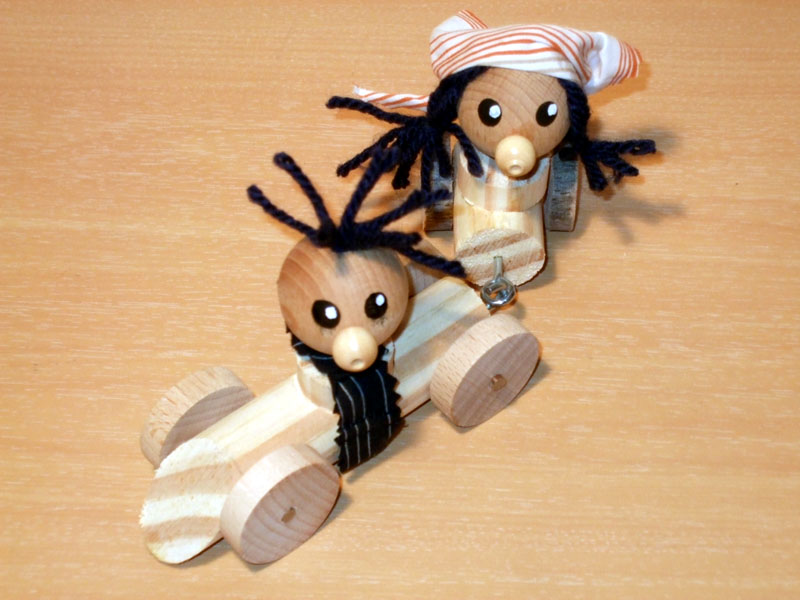

Bilder
