Puppenwagen

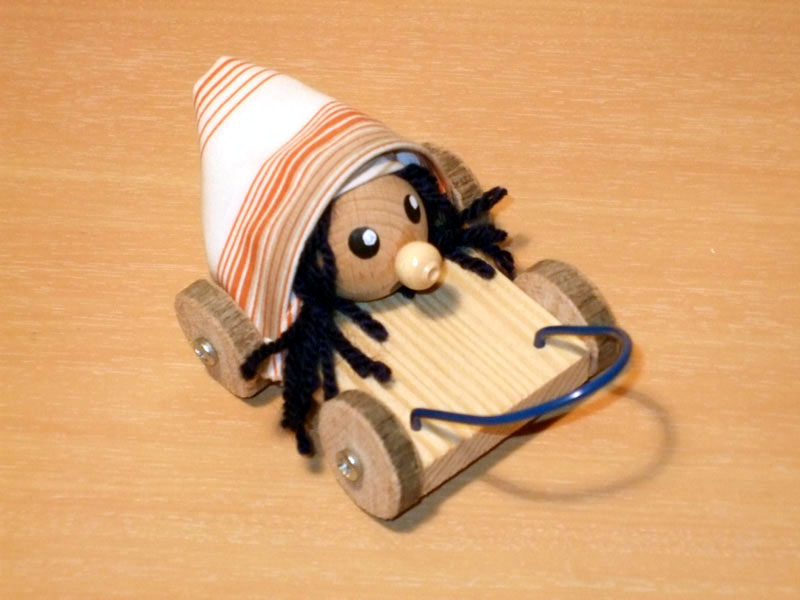

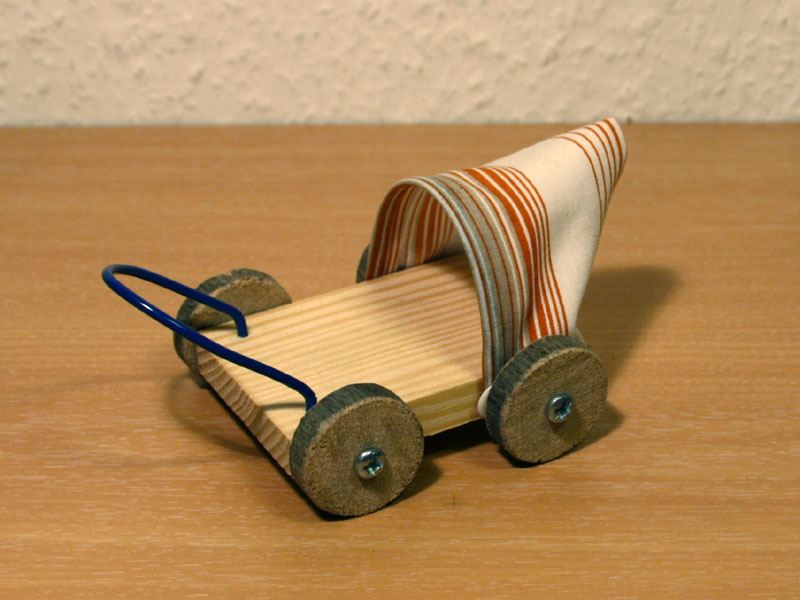

Foto
Anmerkungen
– Voraussetzungen:
- elementares Kennen der Bezeichner und der Handhabung der verwendeten Werkzeuge
- Bekanntsein von Skizze (i. S. einer bildlichen Darstellung), Technologie (i. S. einer Arbeitsschrittabfolge)
– bietet thematischen Ansatz für:
- Technisches Experiment zu "Rad" (vgl. Wahlpflichtbereich)
- Technische Analyse zu Modell und Original (vgl. Klst. 1/2, LB 1)
– Kooperation mit anderen Fächern - Gestaltung im Kunstunterricht (Gesicht, Puppenwagen) - Gemeinsame Ausstellung von Werken und Kunst
Technologische Dokumentation
Technische Skizze
– maßstäbliche Darstellung (1:1)
– Besonderheit:
- Darstellung in zwei Ansichten zum Prüfen der Genauigkeit des Korpuses
- Verzicht auf das Durchscheinen des Rasters zur besseren Visualisierung des Artefakts
– Verwendung des klassischen Skizzenblattes
– PDF (19,8 KB)
Für den maßstäblich exakten Ausdruck der PDF-Datei ist es notwendig, dass bei den Druckeinstellungen [Datei -> Drucken], im Abschnitt "Seiteneinstellungen - Anpassung der Seitengröße", die Option "Keine" eingestellt ist.
Technologie
– Besonderheit: durchgängig bebilderte Technologie
– Umformverfahren: Biegen
– Trennverfahren: Sägen, Schneiden, Feilen, Schleifen, Bohren
– Fügeverfahren: Kleben, Schrauben, Klemmen
– Werkstoffe: Holz, Metall, textiler Werkstoff, Kunststoff
– Materialkosten (Nutzung von Fertigrädern): ca. 0,60 €
– PDF (371 KB)
Schablone
– Der Ausdruck/die Kopie sollte auf einer Papierstärke >100g/cm2 erfolgen.
– Alternative: Bereitstellen von Lehren (mit aufgeklebten Bild) für die einzelnen Objekte
– Schablone 1: Korpus
– Schablone 2: Plane
– Schablone 3: Raddicke
– PDF (8,2 KB)
Bilder
