CD-Stütze

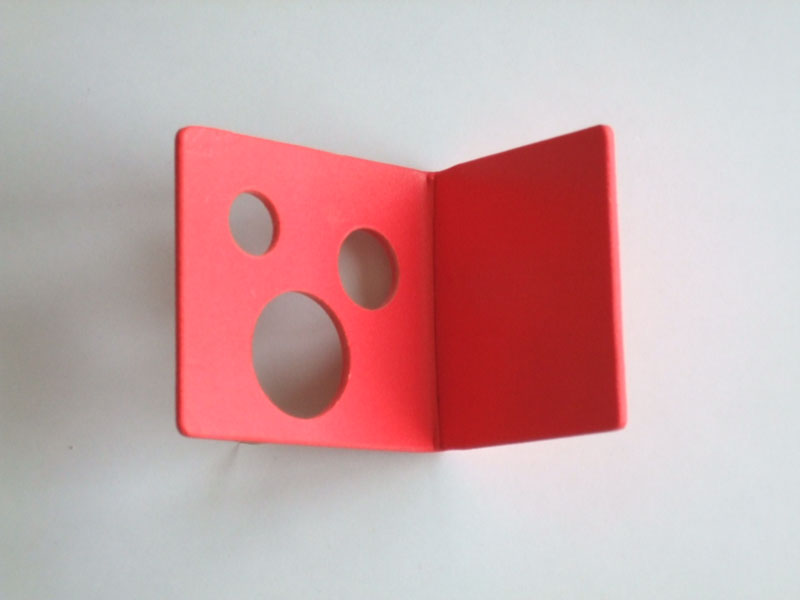

Foto
Anmerkungen
– Differenzierungsangebot im Zusammenhang mit der Hakenleiste
– einfaches und fehlertolerantes Artefakt
– Anwendung des Fertigungsverfahrens Umformen
– Realisierbarkeit auch in Klassenstufe 3
Technologische Dokumentation
Technische Skizze
– maßstäbliche Darstellung (1:1)
– Besonderheit: Anwendung der Fertigungsverfahren Bohren, Sägen, Feilen
bzw. Stanzen bei der Gestaltung des sichtbaren Bereichs der Stütze
– Verwendung des klassischen Skizzenblattes
– PDF (70,1 KB)
Für den maßstäblich exakten Ausdruck der PDF-Datei ist es notwendig, dass bei den Druckeinstellungen [Datei -> Drucken], im Abschnitt "Seiteneinstellungen - Anpassung der Seitengröße", die Option "Keine" eingestellt ist.
Technologie
– Besonderheit: Verwendung eines möglichst dünnwandigen Werkstoffs,
maximal 2 mm
– Umformverfahren: Abkanten
– Trennverfahren: Sägen, Feilen, Bohren
– Materialkosten pro Stück: ca. 0,32 €
– PDF (82,3 KB)
