Schutzbacken

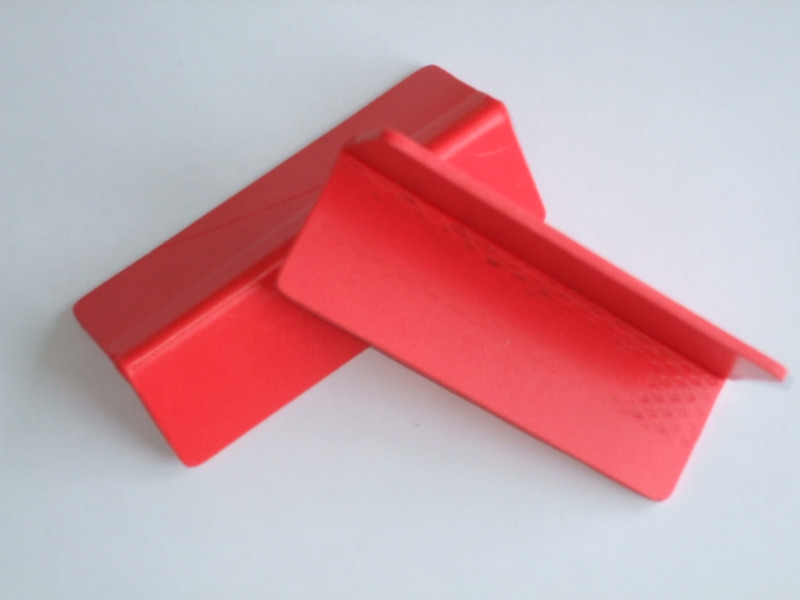

Foto
Anmerkungen
– Differenzierung im Zusammenhang mit der Hakenleiste
– einfaches Artefakt zur Einführung des Fertigungsverfahrens Umformen
– Realisierung auch in Klassenstufe 2 bzw. 3
Technologische Dokumentation
Technische Skizze
– maßstäbliche Darstellung (1:1)
– Besonderheit: Radiusangabe bei den Werkstückecken
– Verwendung des klassischen Skizzenblattes
– PDF (68,7 KB)
Für den maßstäblich exakten Ausdruck der PDF-Datei ist es notwendig, dass bei den Druckeinstellungen [Datei -> Drucken], im Abschnitt "Seiteneinstellungen - Anpassung der Seitengröße", die Option "Keine" eingestellt ist.
Technologie
– Besonderheit: Einsatz von Schlagbuchstaben
(Zuordnung der Schutzbacken zum Arbeitsplatz)
– Umformverfahren: Abkanten
– Trennverfahren: Sägen, Feilen, Schleifen
– Materialkosten für zwei Schutzbacken: ca. 0,35 €
– PDF (85,8 KB)
