Steuerbarer Elektromotor
Foto
Anmerkungen
Bei dieser Schaltung handelt es sich im Grundsatz um eine Reihenschaltung von zwei Verbrauchern. Zum einen eine verstellbaren Widerstand und zum anderen um einen Elektromotor. Die Besonderheit besteht lediglich darin, dass durch das Verändern des Widerstandes die Drehzahl des Motors beeinflusst werden kann.
Das Beispiel kann sowohl zu Übungs- und Festigungszwecken als auch zur Leistungsdifferenzierung eingesetzt werden.
Vorgehensweisen
Schaltungsaufbau
- Schaltplan lesen und analysieren
- Auswahl der Bauteile auf der Grundlage des Schaltplanes

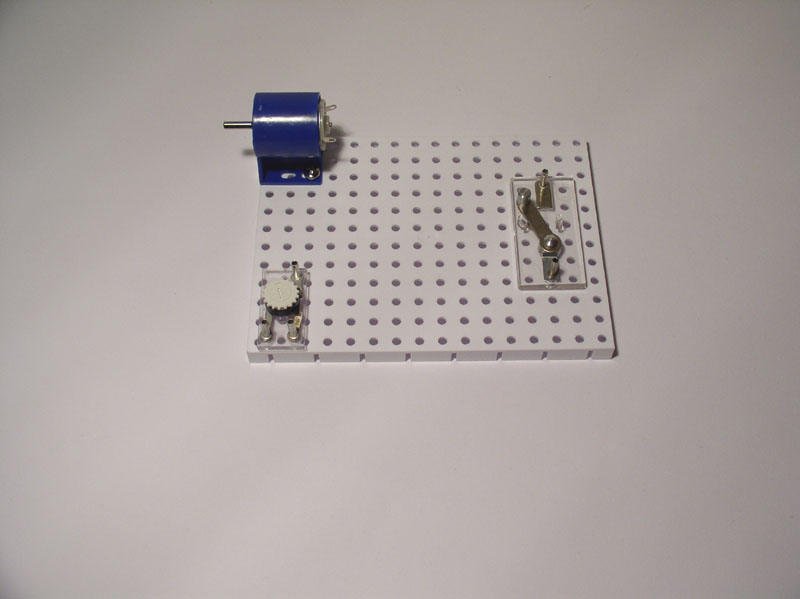

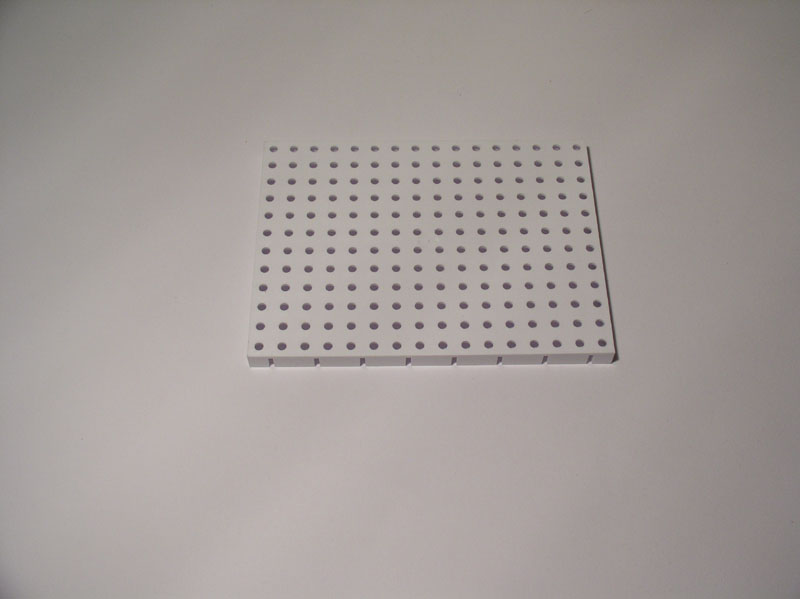

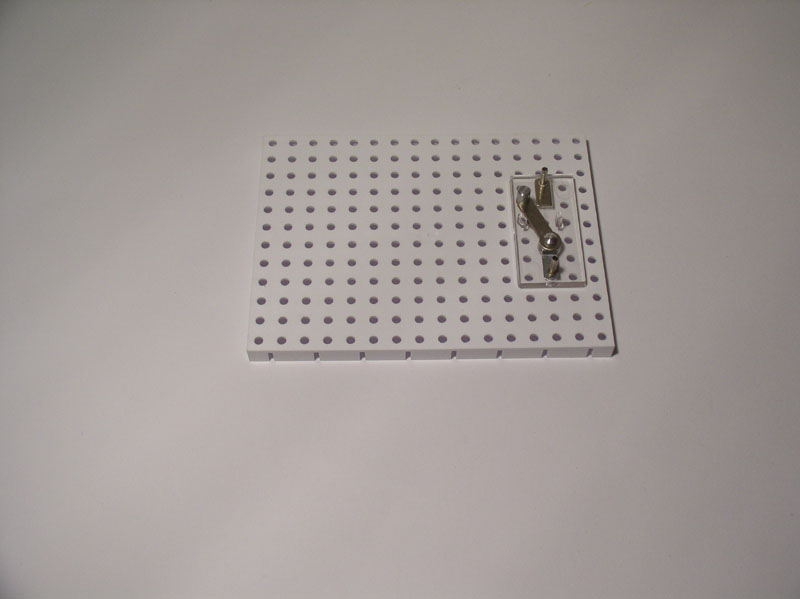

(Steckbrett, Taster, Widerstand, Elektromotor, vier Leiter, Spannungsquelle) - Positionierung/Befestigung der Bauteile auf dem Steckbrett

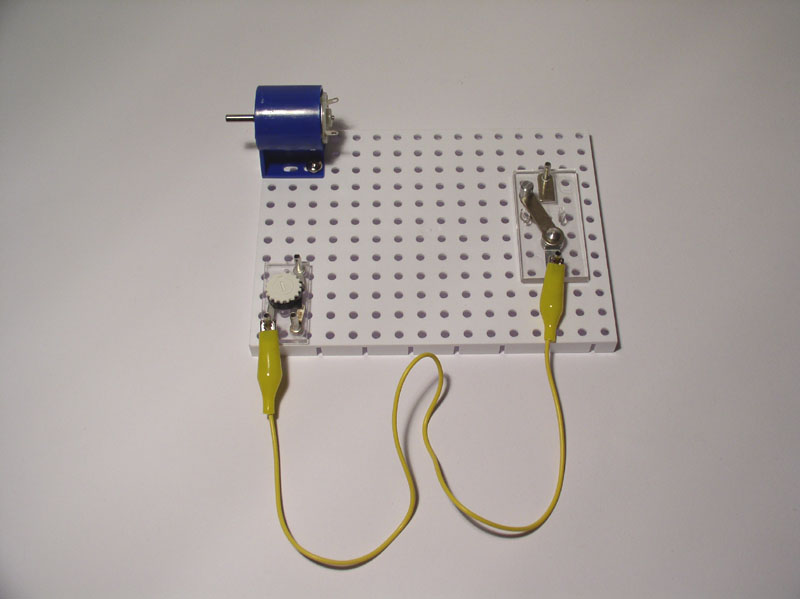

- Verbinden von Schaltelement und Widerstand (Anschlussbelegung beachten!)

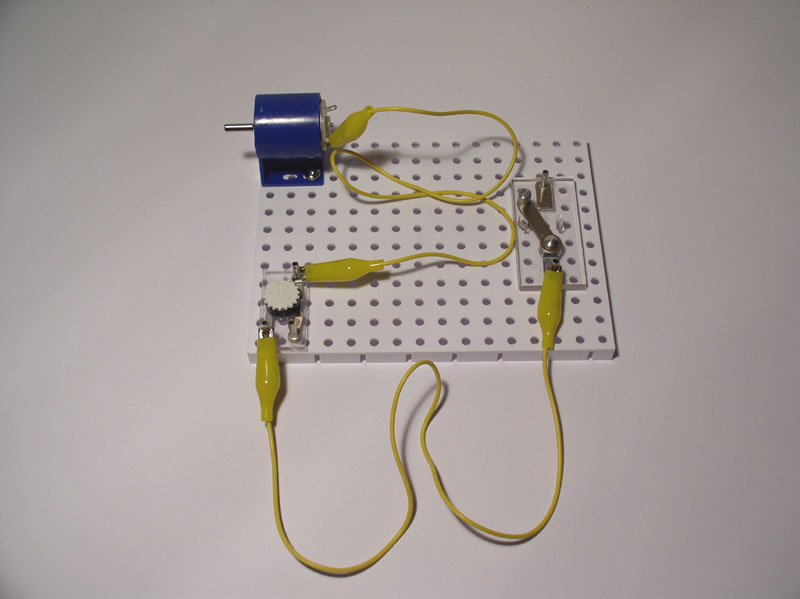

- Verbinden von Widerstand mit Elektromotor

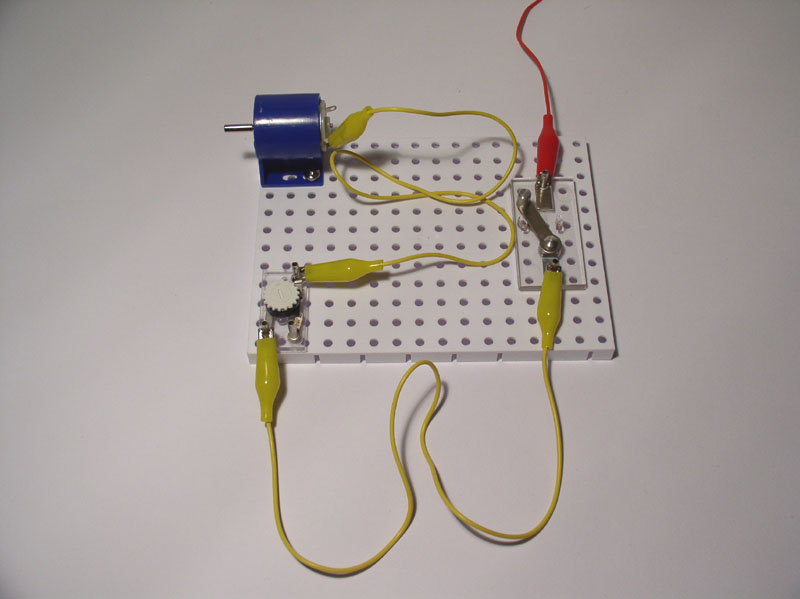

- Befestigung der Leitung für die Stromzuführung am Schaltelement (rot) und der Stromzuführung am Elektromotor (schwarz)
- ABNAHME durch den Lehrer

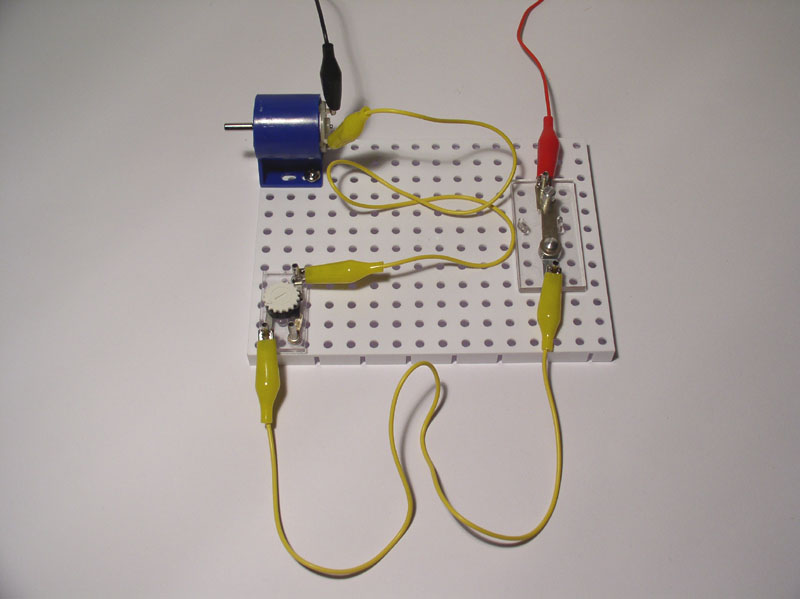

- Verbinden mit der Spannungsquelle: rote Leitung mit dem Pluspol, schwarze Leitung am Minuspol
(Trafo mit Schutzkleinspannung; notfalls: Batterie) - Test der Schaltung
Schaltungsabbau
- Prüfen, ob der Schalter sich in der Position AUS befindet
- Trafo ausschalten
- Leitung (schwarz) vom Minuspol entfernen
- Leitung vom Pluspol (rot) entfernen
- restliche Leitungen entfernen und aufräumen
- Bauteile einzeln lösen und aufräumen
- Schaltskizze einheften
Materialien
Material: Schaltplan - Parallelschaltung von Lampen
- Die Datei enhält einen Schaltplan der Reihenschaltung von Verbrauchern mit:
- Schaltelement (Taster)
- Widerstand
- Elektromotor
- Spannungsquelle (Trafo)
- vier Leitungen.
- Für den Schaltplan wurde das "klassische" Skizzenblatt verwendet.
- PDF-Download [69 KB]
Für den maßstäblich exakten Ausdruck der PDF-Datei ist es notwendig, dass bei den Druckeinstellungen [Datei -> Drucken], im Abschnitt "Seiteneinstellungen - Anpassung der Seitengröße", die Option "Keine" eingestellt ist.
