Parallelschaltung

Foto

Anmerkungen

Der Aufbau einer Parallelschaltung (von Verbrauchern) lässt sich vom Grundsatz her einfacher als eine Reihenschaltung realisieren. Nach dem Aufbau des einfachen Stromkreises wird dieser nicht verändert, sondern lediglich erweitert.

Die prinzipielle Vorgehensweise ist:

  1. Aufbau eines einfachen Stromkreises

  2. Parallelsetzung eines zweiten Verbrauchers
    (Mit zwei zusätzlichen Leitungen wird der zweite Verbraucher an den Verbindungsstellen des ersten Verbrauchers angeschlossen.)


Vorgehensweisen

Schaltungsaufbau
  1. Schaltplan lesen und analysieren

  2. Auswahl der Bauteile auf der Grundlage des Schaltplanes
    (Steckbrett, Taster, zwei Glühlampen, fünf Leiter, Spannungsquelle)

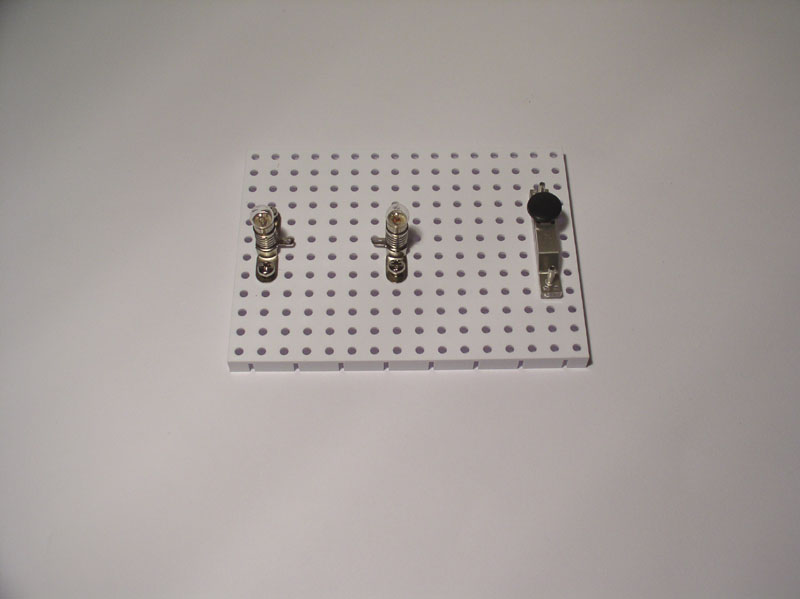

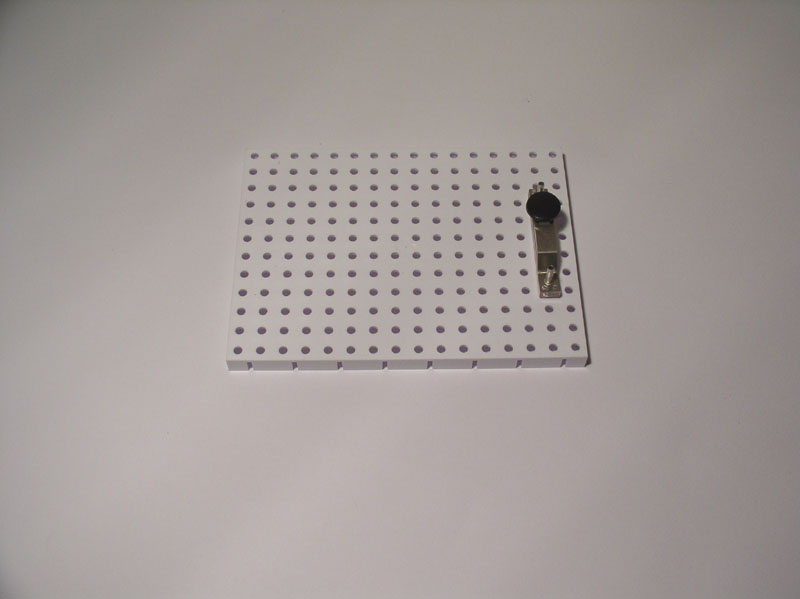

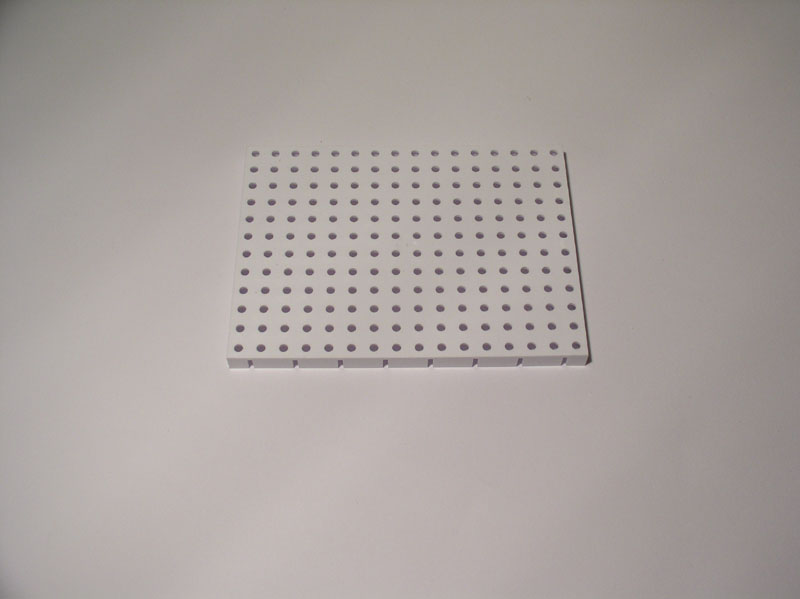

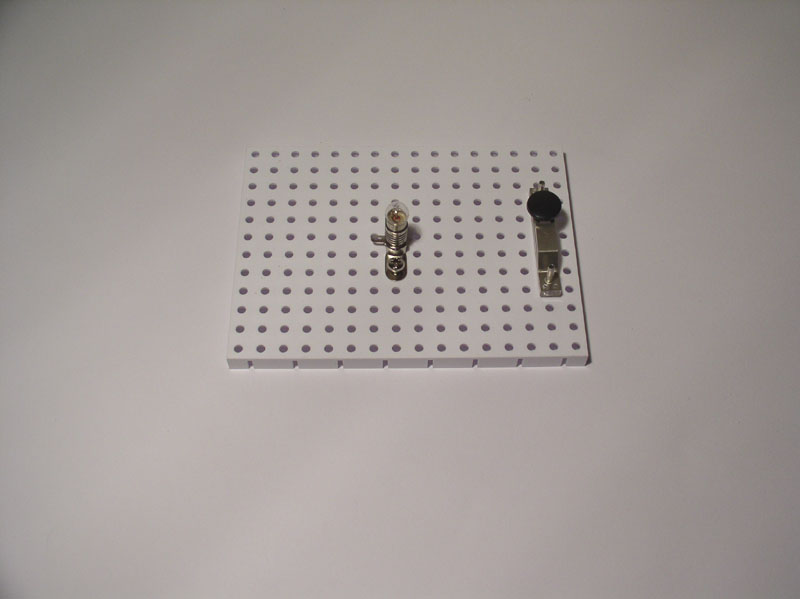

  3. Positionierung/Befestigung der Bauteile auf dem Steckbrett

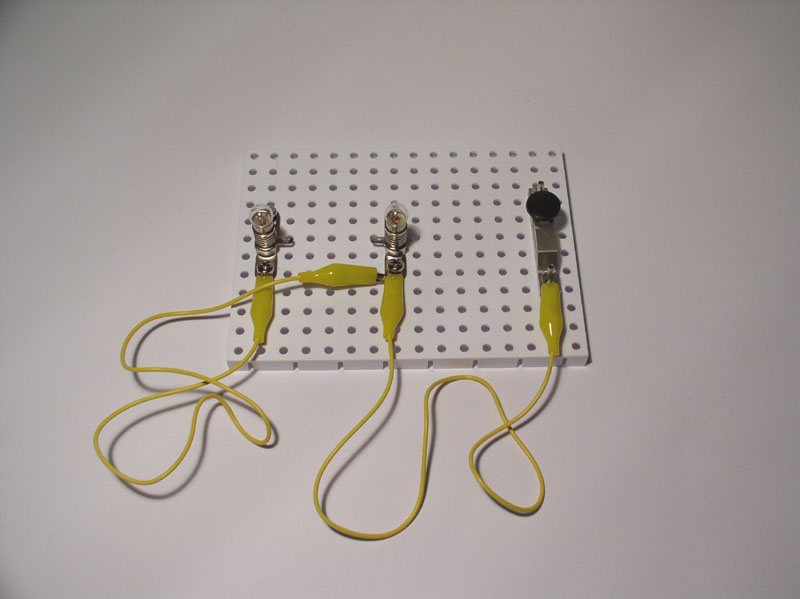

  4. Verbinden von Schaltelement (hier: Taster) und Verbraucher 1 (hier: Glühlampe 1)

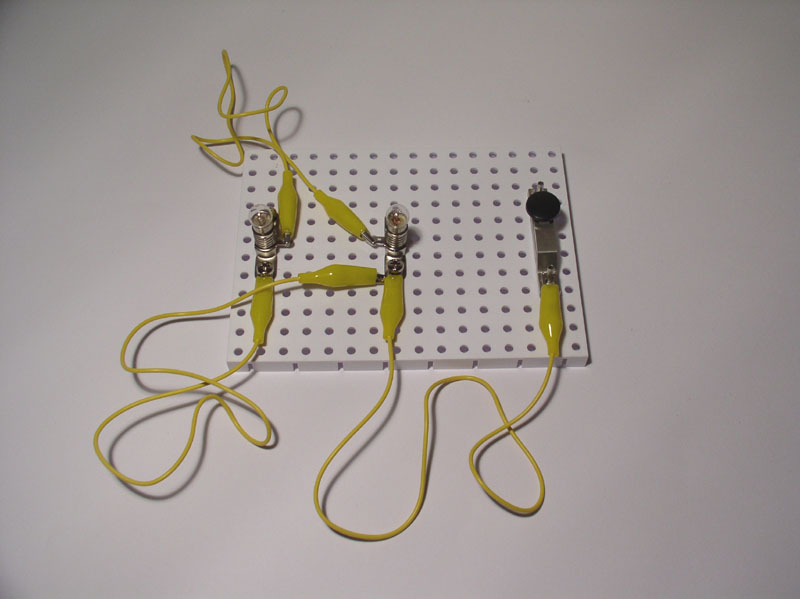

  5. Verbinden von Verbraucher 2 (hier: Glühlampe 2) parallel zu Verbraucher 1  -  2x (= parallel)

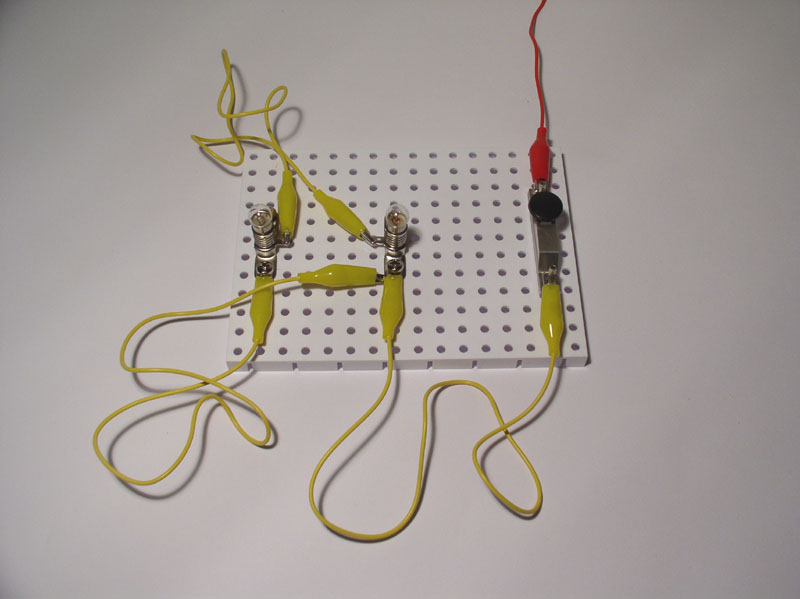

  6. Befestigung der Leitung für die Stromzuführung am Schaltelement (rot) und der Stromzuführung am Verbraucher 1 (schwarz)

  7. ABNAHME durch den Lehrer

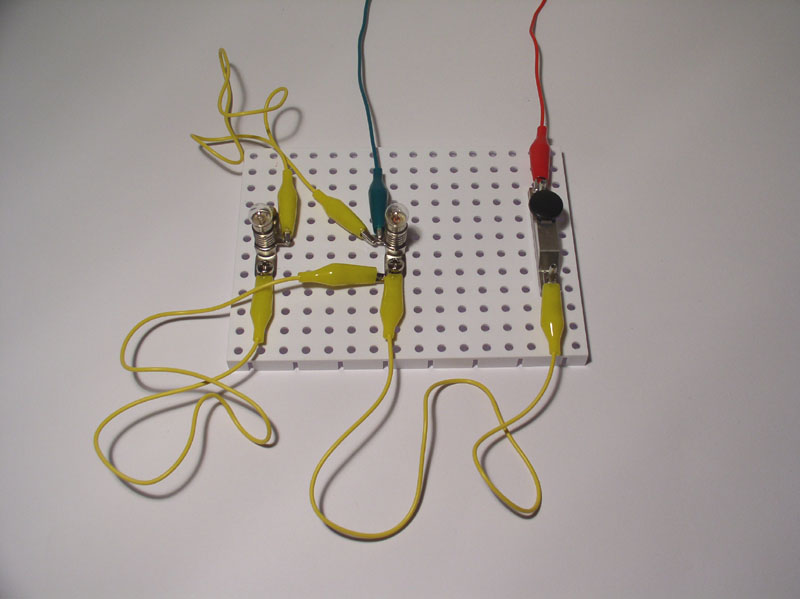

  8. Verbinden mit der Spannungsquelle: rote Leitung mit dem Pluspol, schwarze Leitung am Minuspol
    (Trafo mit Schutzkleinspannung; notfalls: Batterie)

  9. Test der Schaltung

Schaltungsabbau
  1. Prüfen, ob der Schalter sich in der Position AUS befindet

  2. Trafo ausschalten

  3. Leitung (schwarz) vom Minuspol entfernen

  4. Leitung vom Pluspol (rot) entfernen

  5. restliche Leitungen entfernen und aufräumen

  6. Bauteile einzeln lösen und aufräumen

  7. Schaltskizze einheften

Materialien

Material: Schaltplan - Parallelschaltung von Lampen

- Die Datei enhält einen Schaltplan der Parallelschaltung von Verbrauchern mit:
  -  Schaltelement (Taster)
  -  zwei Verbraucher (Lampen)
  -  Spannungsquelle (Trafo)
  -  fünf Leitungen.

- Für den Schaltplan wurde das "klassische" Skizzenblatt verwendet.

- PDF-Download  [30 KB]

Für den maßstäblich exakten Ausdruck der PDF-Datei ist es notwendig, dass bei den Druckeinstellungen [Datei -> Drucken], im Abschnitt "Seiteneinstellungen - Anpassung der Seitengröße", die Option "Keine" eingestellt ist.
