Elektromotor mit Beleuchtung

Bei der Schaltung sind Reihen- und Parallelschaltung kombiniert:

• in Reihe befinden sich Widerstand und Elektromotor


• parallel zu den in Reihe geschalteten die Glühlampe.



Im Sinne der "Weiterentewicklung der Schaltung", d. h. der Ergänzung der Beleuchtung für den Motor, sollte erst die Motorschaltung aufgebaut und dann durch die Parallelschaltung der Glühlampe ergänzt werden.

Das Beispiel kann zur Differenzierung für sehr leistungsstarke Schüler genutzt werden.

1. Schaltplan lesen und analysieren


2. Auswahl der Bauteile auf der Grundlage des Schaltplanes
   (Steckbrett, Taster, Widerstand, Elektromotor, vier Leiter, Spannungsquelle)

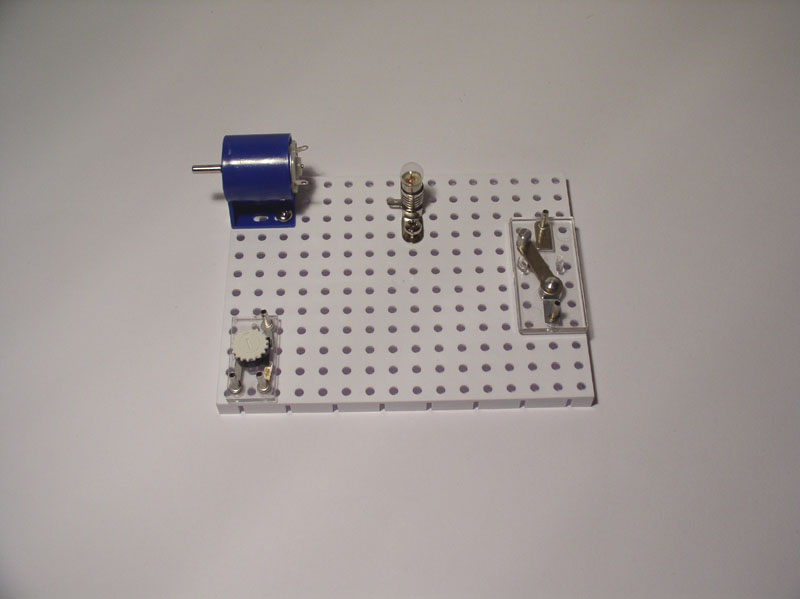

3. Positionierung/Befestigung der Bauteile auf dem Steckbrett

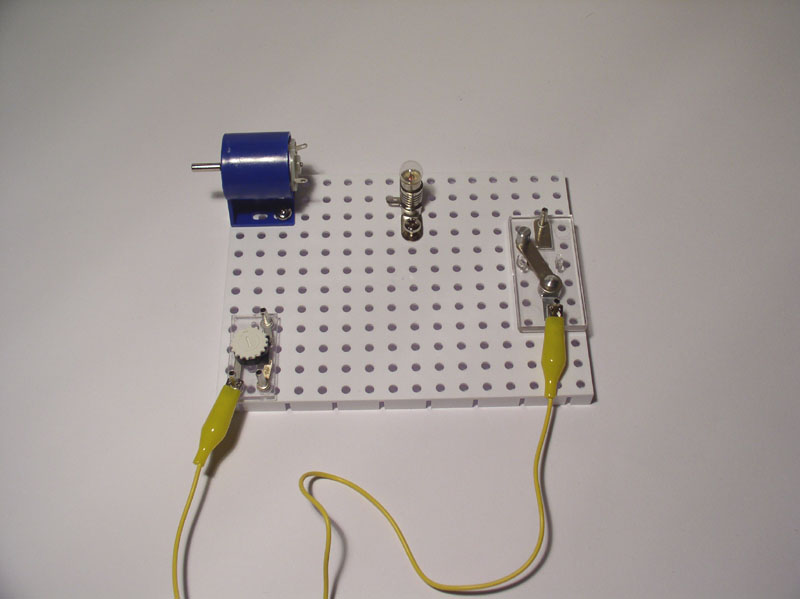

4. Verbinden von Schaltelement und Widerstand (Anschlussbelegung beachten!)

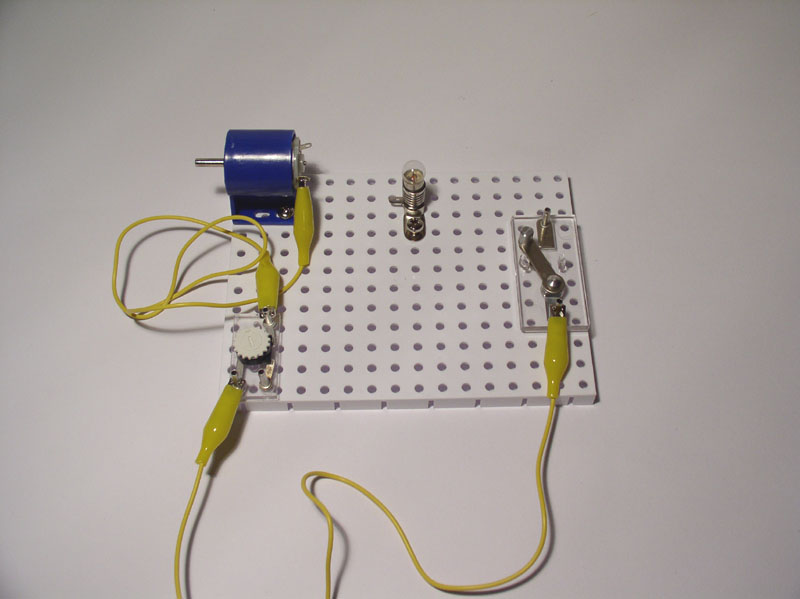

5. Verbinden von Widerstand mit Elektromotor

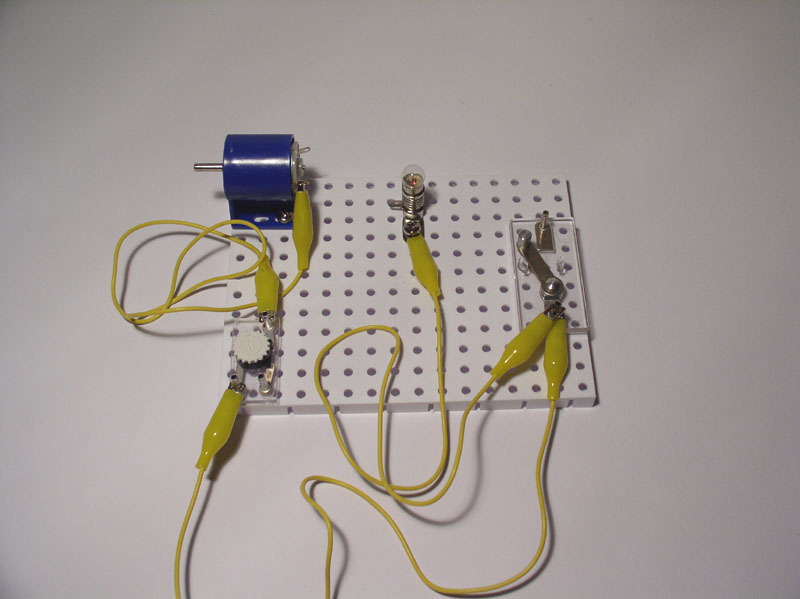

6. Verbinden von Schaltelement und Glühlampe

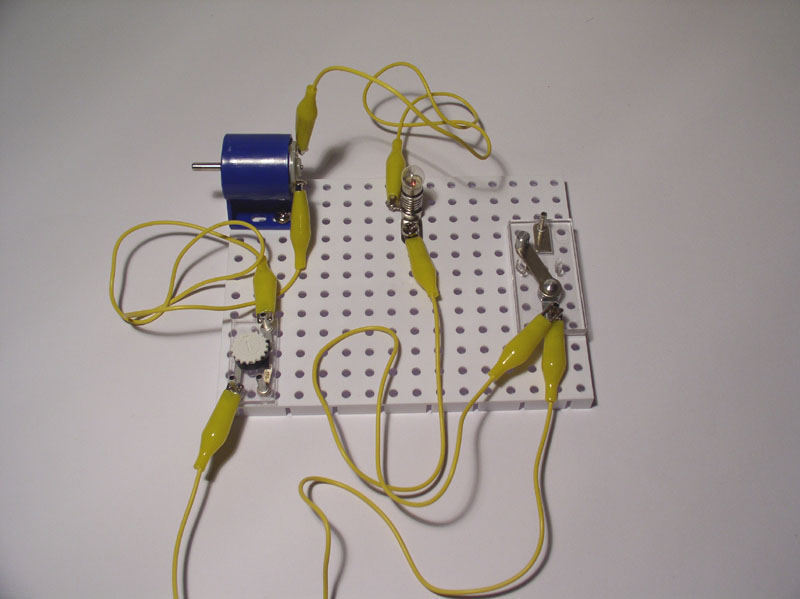

7. Verbinden von Glühlampe und Motor (Abgangsseite)

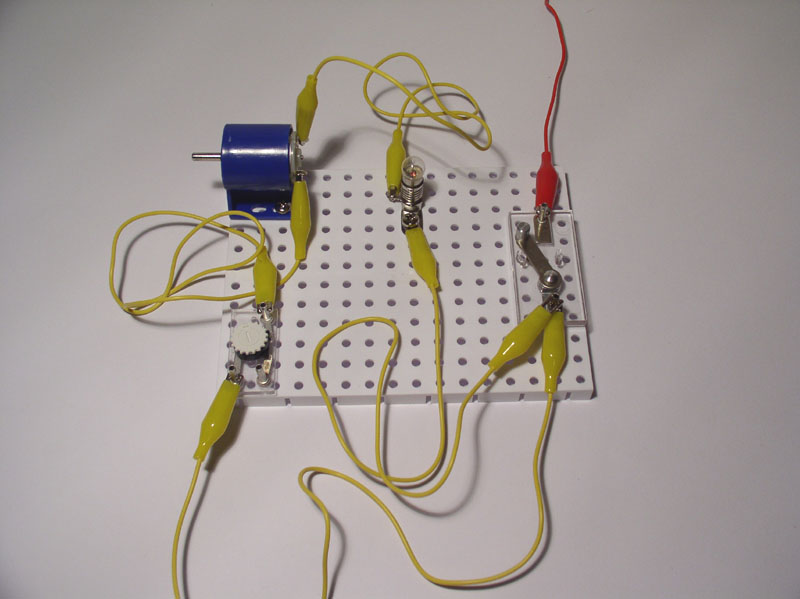

8. Befestigung der Leitung für die Stromzuführung am Schaltelement (rot) und der Stromzuführung am Elektromotor (schwarz)


9. ABNAHME durch den Lehrer

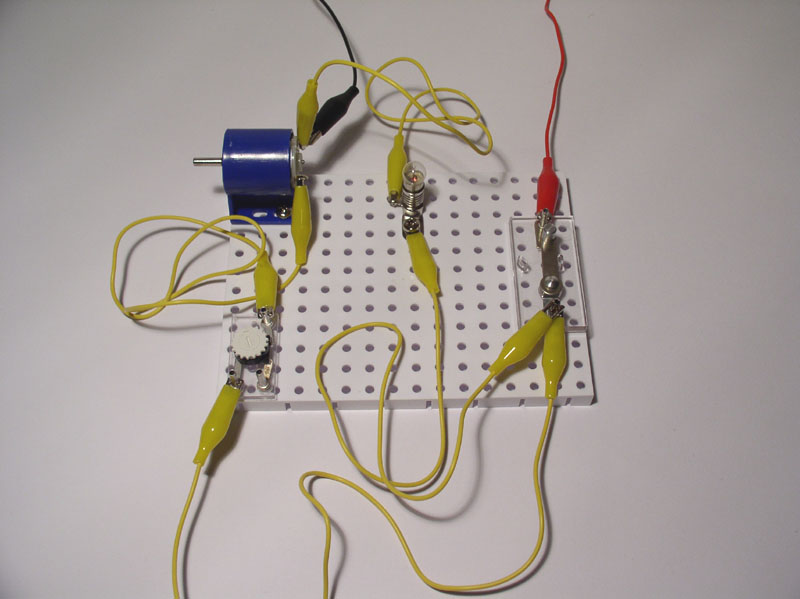

10. Verbinden mit der Spannungsquelle: rote Leitung mit dem Pluspol, schwarze Leitung am Minuspol
    (Trafo mit Schutzkleinspannung; notfalls: Batterie)


11. Test der Schaltung



1. Prüfen, ob der Schalter sich in der Position AUS befindet


2. Trafo ausschalten


3. Leitung (schwarz) vom Minuspol entfernen


4. Leitung vom Pluspol (rot) entfernen

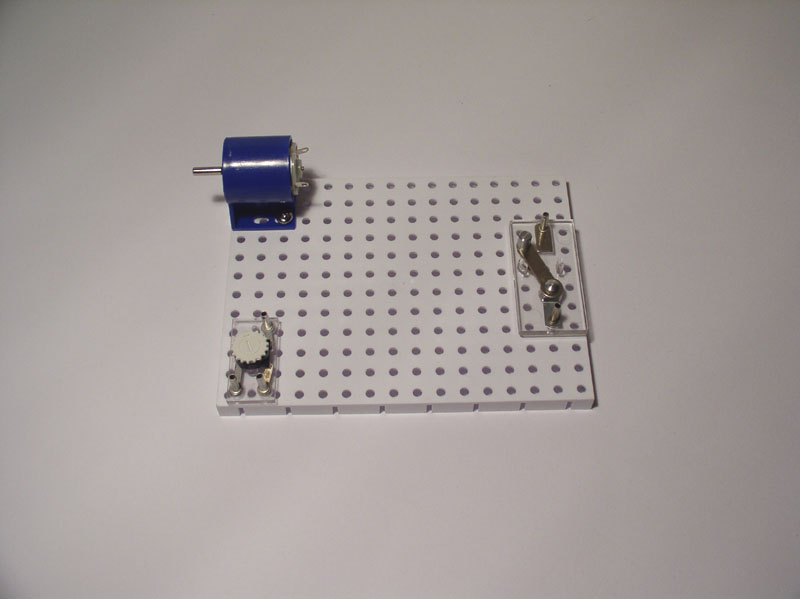

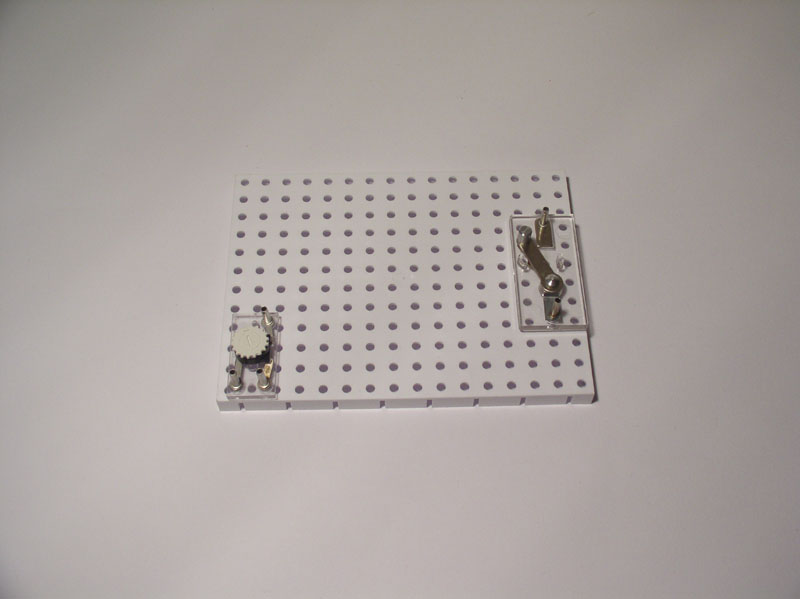

5. restliche Leitungen entfernen und aufräumen

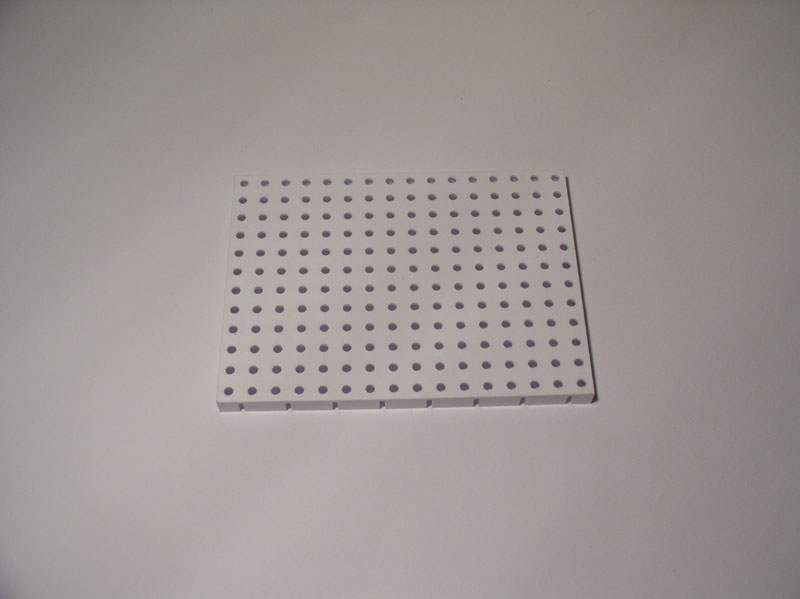

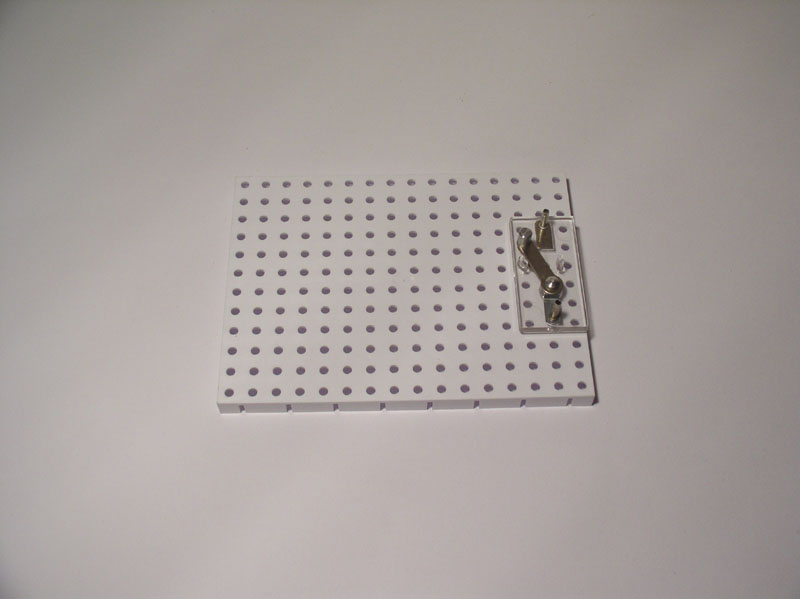

6. Bauteile einzeln lösen und aufräumen


7. Schaltskizze einheften
