Reihenschaltung
Foto
Anmerkungen
Grundsätzlich gibt es zwei Wege des Schaltungsaufbaus der Reihenschaltung:
- systematischer Aufbau nach Schaltplan durch nachfolgendes Verbinden der einzelnen Bauteile vom Plus- zum Minuspol
- Aufbau des einfachen Stromkreises mit nachfolgender Erweiterung durch Einfügen des zweiten Verbrauchers
Hier gezeigt ist die erste Vorgehensweise.
Vorgehensweisen
Schaltungsaufbau
- Schaltplan lesen und analysieren
- Auswahl der Bauteile auf der Grundlage des Schaltplanes

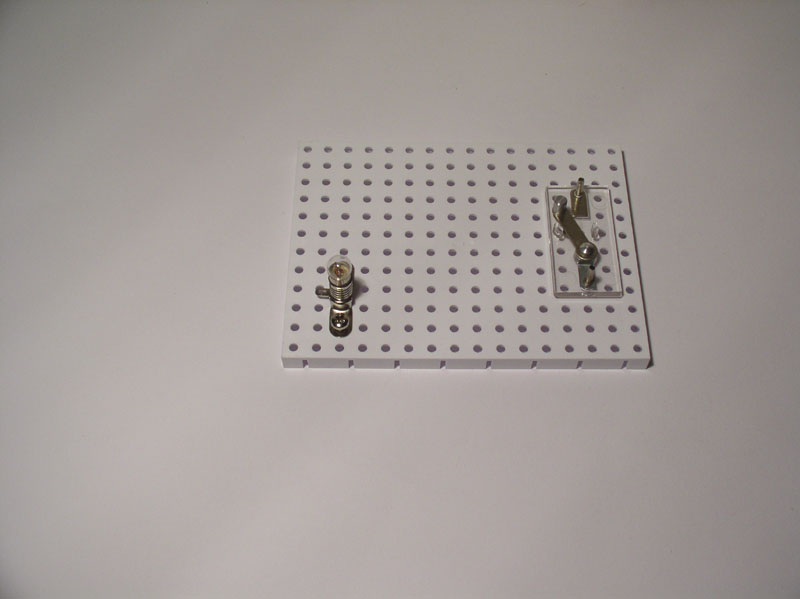

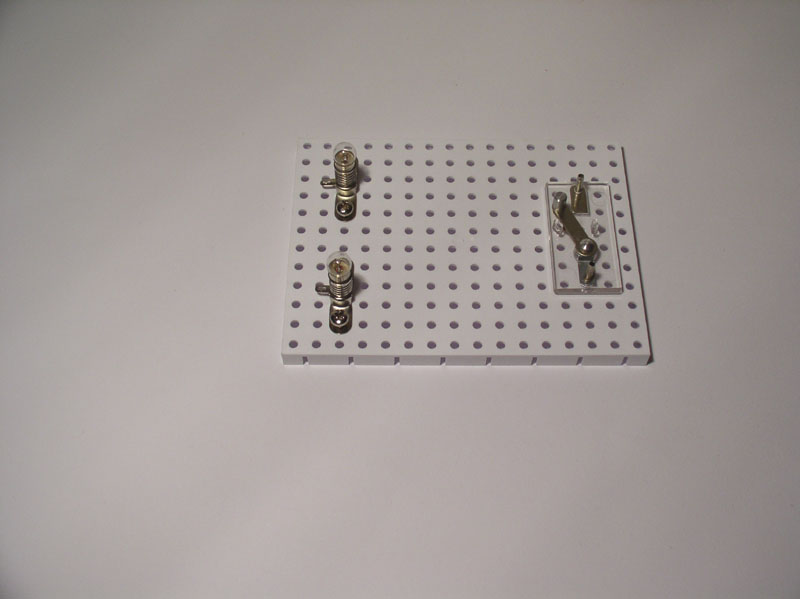

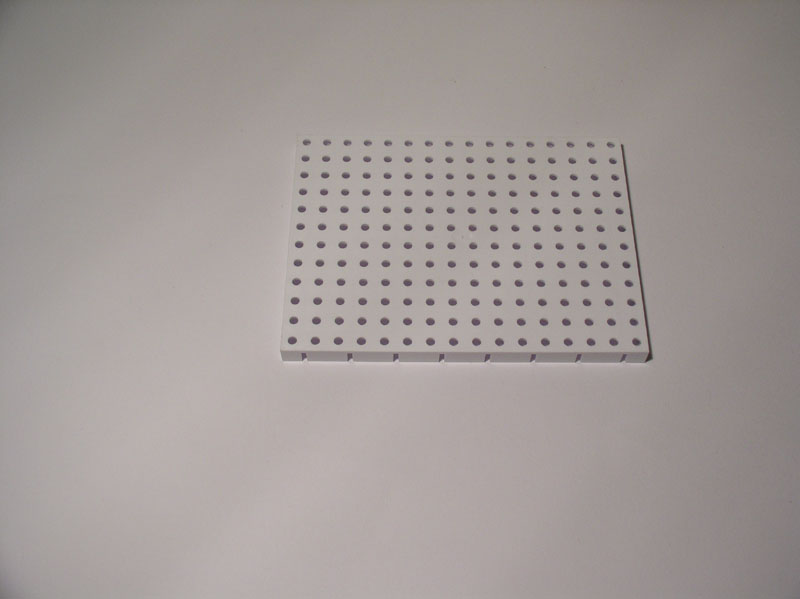

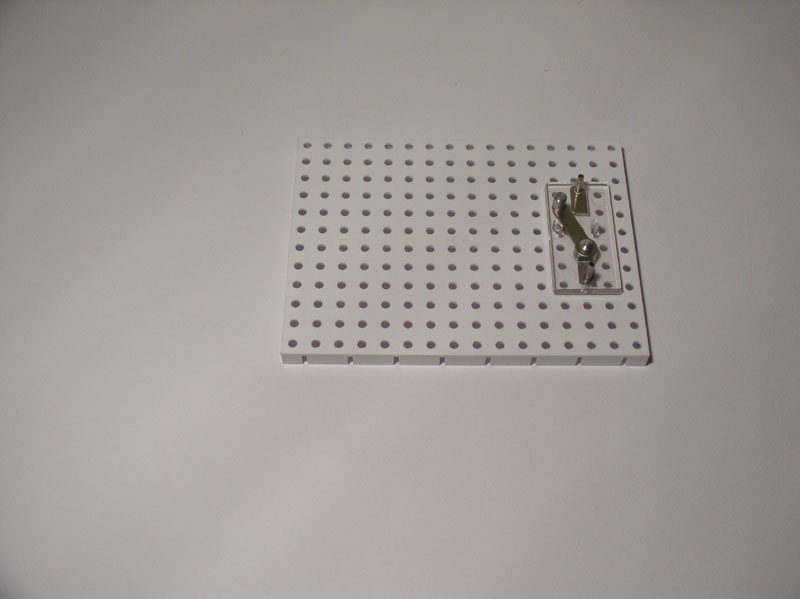

(Steckbrett, Taster, zwei Glühlampen, vier Leiter, Spannungsquelle) - Positionierung/Befestigung der Bauteile auf dem Steckbrett

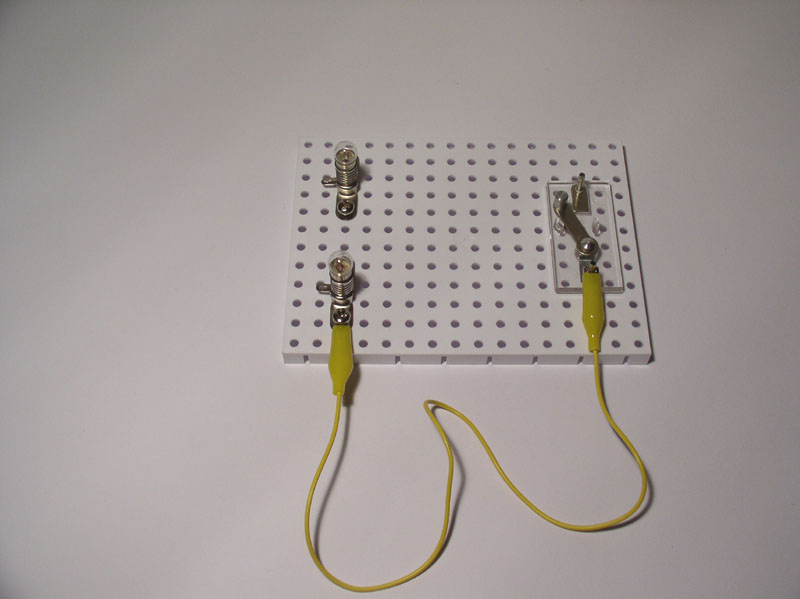

- Verbinden von Schaltelement (hier: Stellschalter) und Verbraucher 1 (hier: Glühlampe 1)

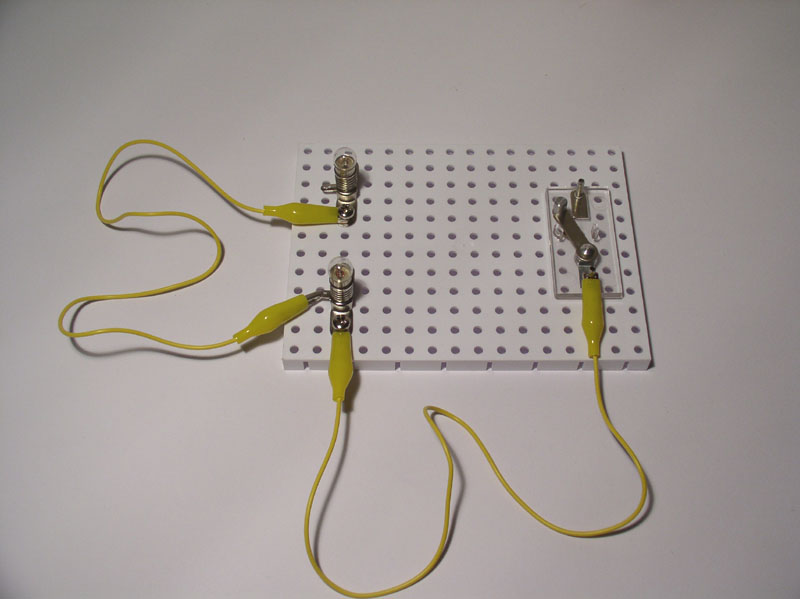

- Verbinden von Verbraucher 1 (hier: Glühlampe 1) mit Verbraucher 2 (Glühlampe 2)

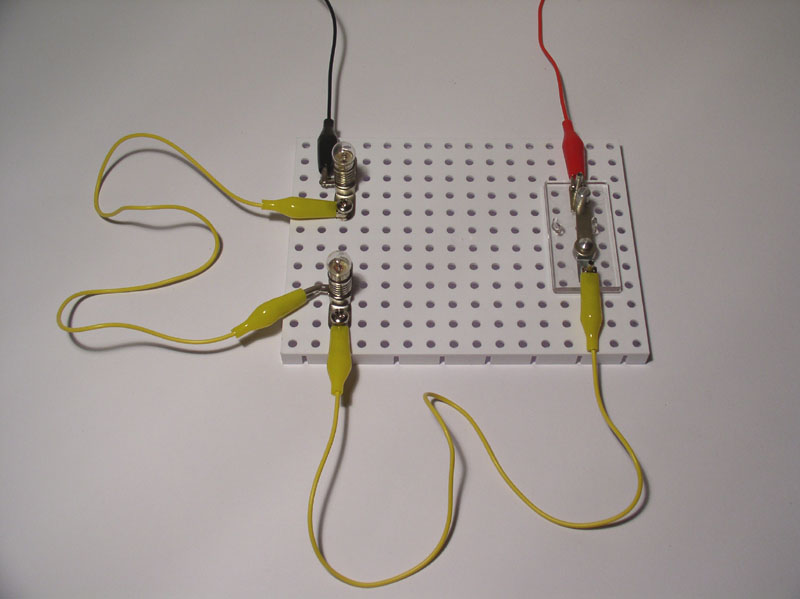

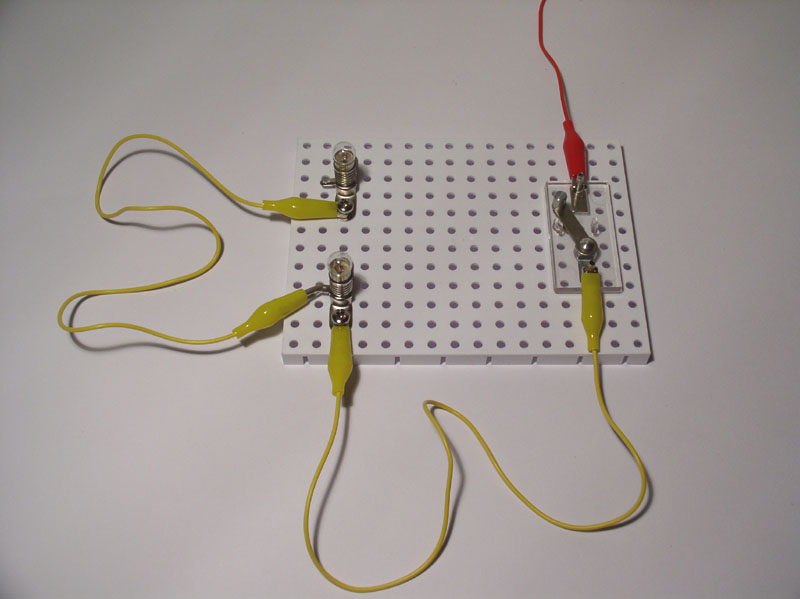

- Befestigung der Leitung für die Stromzuführung am Schaltelement (rot) und der Stromzuführung am Verbraucher 2 (schwarz)
- ABNAHME durch den Lehrer
- Verbinden mit der Spannungsquelle: rote Leitung mit dem Pluspol, schwarze Leitung am Minuspol
(Trafo mit Schutzkleinspannung; notfalls: Batterie) - Test der Schaltung
Schaltungsabbau
- Prüfen, ob der Schalter sich in der Position AUS befindet
- Trafo ausschalten
- Leitung (schwarz) vom Minuspol entfernen
- Leitung vom Pluspol (rot) entfernen
- restliche Leitungen entfernen und aufräumen
- Bauteile einzeln lösen und aufräumen
- Schaltskizze einheften
Materialien
Material: Schaltplan - Parallelschaltung von Lampen
- Die Datei enhält einen Schaltplan der Reihenschaltung von Verbrauchern mit:
- Schaltelement (Taster)
- zwei Verbraucher (Lampen)
- Spannungsquelle (Trafo)
- vier Leitungen.
- Für den Schaltplan wurde das "klassische" Skizzenblatt verwendet.
- PDF-Download [29 KB]
Für den maßstäblich exakten Ausdruck der PDF-Datei ist es notwendig, dass bei den Druckeinstellungen [Datei -> Drucken], im Abschnitt "Seiteneinstellungen - Anpassung der Seitengröße", die Option "Keine" eingestellt ist.
