Skizzenblatt
Abbildung
Anmerkungen

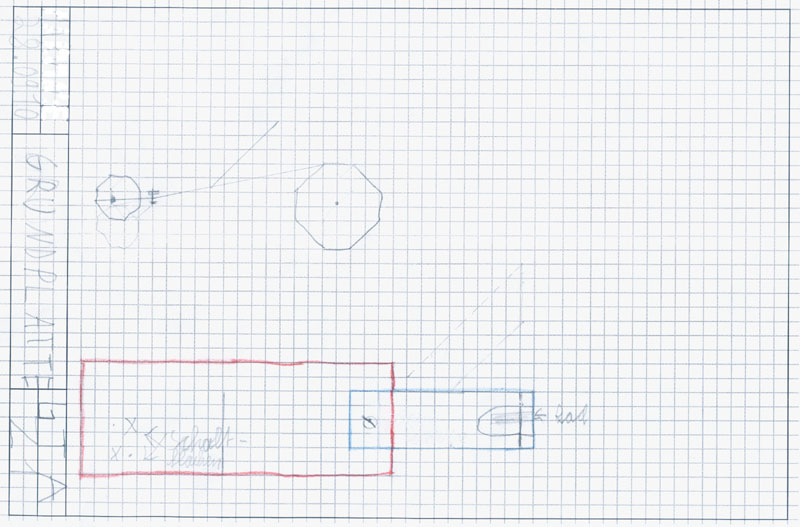

Mit dieser Entwurfsskizze wird die selbsterdachte Idee für die Lenkung des Solarautos dargestellt. In Ermangelung der Kenntnisse und Fertigkeiten rechtwinkliger bzw. perspektivischen Projektionen wurden farbige Stifte eingesetzt. Für diesen Fall und in diesem Umfang durchaus vertretbar und erwünscht, da hier mit Bleistift vorgezeichnet und lediglich zur besseren Verdeutlichung des Funktionszusammenhangs die Farbstifte eigesetzt wurden.
Für die Anfertigung von technischen Darstellungen im Sinne von Fertigungsunterlagen sollte jedoch ausschließlich Bleistifte verwendet werden!
Materialien
Skizzenblatt (klassische Form)
- Leider sind diesbezügliche Skizzenblöcke nicht mehr im Handel erhältlich.
Nebenstehendes Bild versteht sich als Vorschlag zum Ausfüllen des Schriftfeldes.
Die PDF-Datei enthält keine Eintragungen.
- PDF-Download (66 KB)
Für den maßstäblich exakten Ausdruck der PDF-Datei ist es notwendig, dass bei den Druckeinstellungen [Datei -> Drucken], im Abschnitt "Seiteneinstellungen - Anpassung der Seitengröße", die Option "Keine" eingestellt ist.

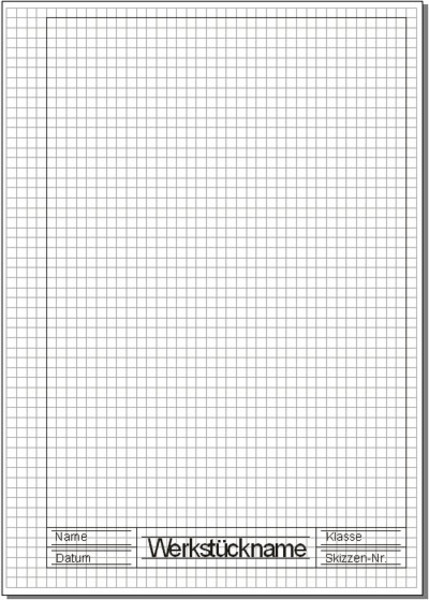

Skizzenblatt (klassische Form mit Hilfslinien)
- Zur Unterstützung des Schreibens in Druckschrift wurden in dieser Version
im Schriftfeld zusätzliche Linien eingefügt.
- Nebenstehendes Bild versteht sich als Vorschlag zum Ausfüllen des Schriftfeldes.
Die PDF-Datei enthält keine Eintragungen.
- PDF-Download [67 KB]
Für den maßstäblich exakten Ausdruck der PDF-Datei ist es notwendig, dass bei den Druckeinstellungen [Datei -> Drucken], im Abschnitt "Seiteneinstellungen - Anpassung der Seitengröße", die Option "Keine" eingestellt ist.

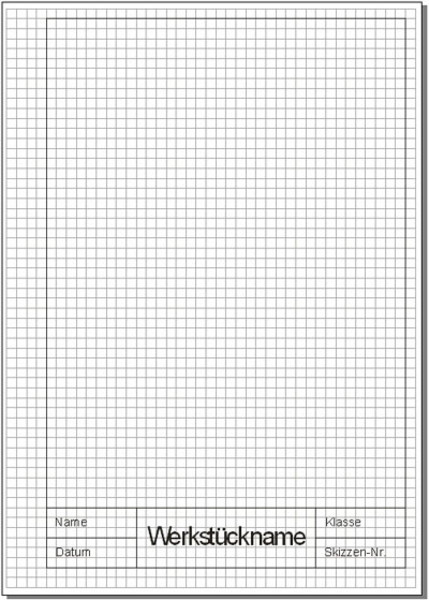

Skizzenblatt (größeres Schriftfeld)
- Alternativ zur Version mit Hilfslinien wurde in dieser Fassung das Schriftfeld
größer gestaltet.
- Nebenstehendes Bild versteht sich als Vorschlag zum Ausfüllen des Schriftfeldes.
Die PDF-Datei enthält keine Eintragungen.
- PDF-Download [66 KB]
Für den maßstäblich exakten Ausdruck der PDF-Datei ist es notwendig, dass bei den Druckeinstellungen [Datei -> Drucken], im Abschnitt "Seiteneinstellungen - Anpassung der Seitengröße", die Option "Keine" eingestellt ist.
